研发实验室样品PCB快速制作系统

科技成就未来

新产品的研发阶段,反复修改设计是常态,德国LPKF公司能够提供您更多的验证方案,无论是普通的PCB打样,还是材料的精细加工,都可以轻松实现,在这里您可以看到LPKF的系统和工艺过程是如何帮助客户取得成功的。
为何选择室内PCB 打样?

PCB打样的优势及应用范围

实验室的微材料加工

走在创新之路上

样品制作工艺流程

单一来源协同处理

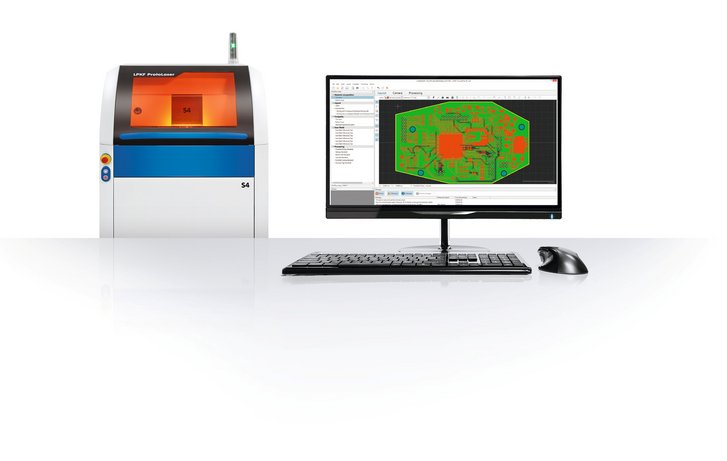

智能软件操作简单

数据预处理和加工过程简单

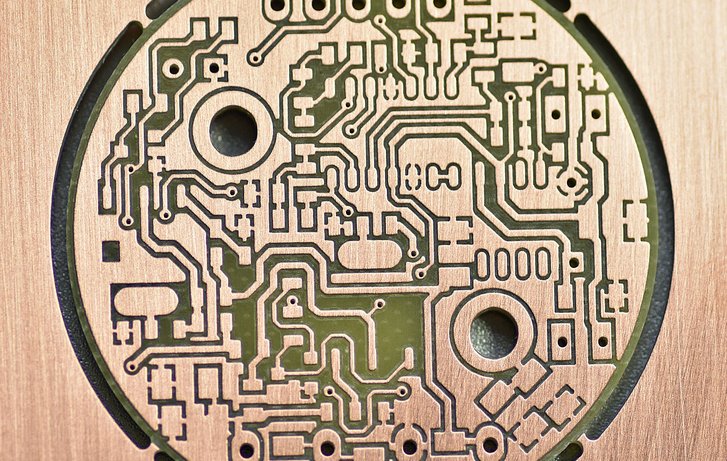

成形

以机械或者激光加工的方式几分钟内形成导电图形

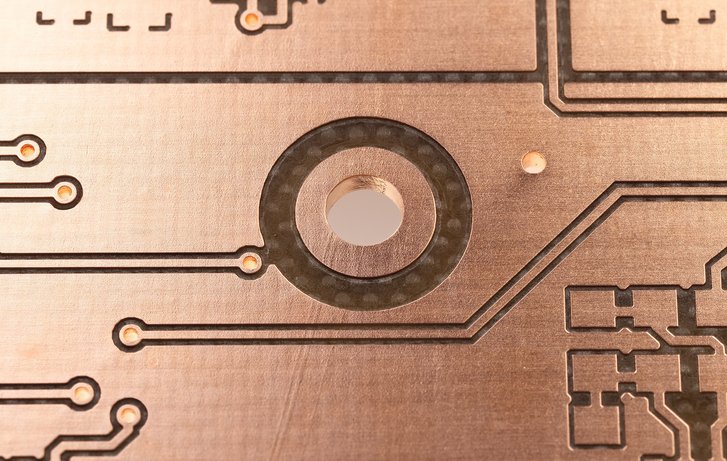

钻孔

形成过孔和盲孔

孔金属化过程

物理孔化和化学孔化

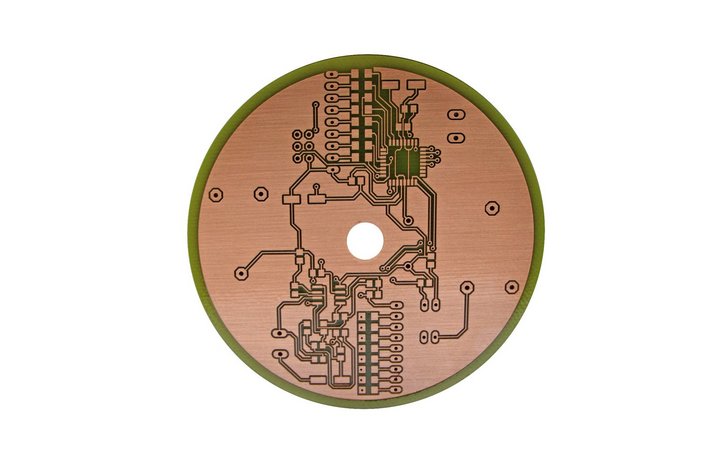

分板

不同材料的分板

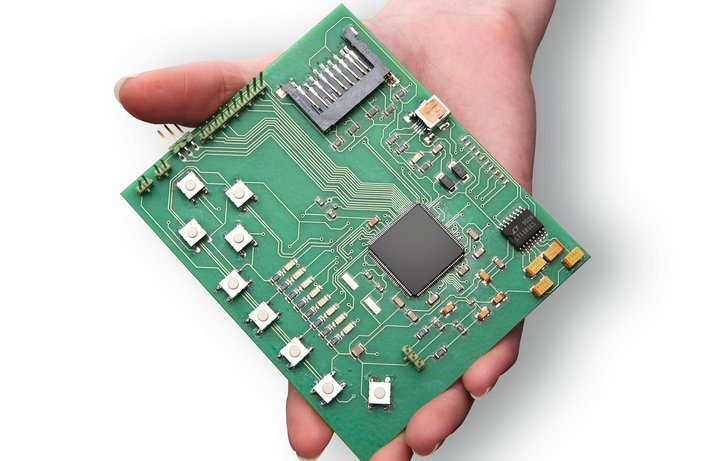

表面贴装系统

用于样品PCB 以及小批量制作

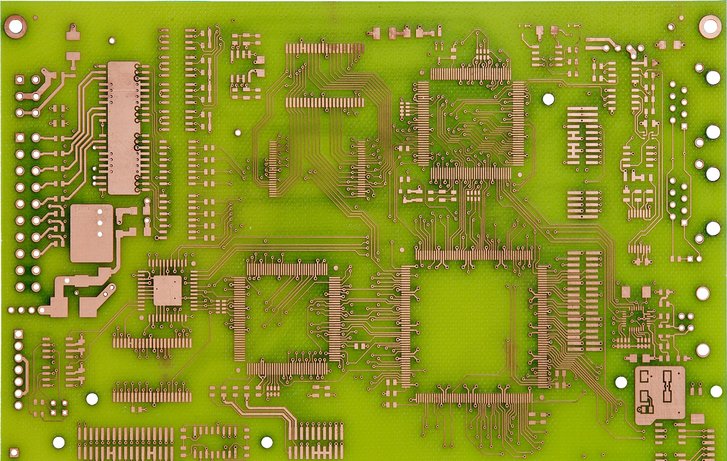

多层板制作

最多可至8层

联系我们

查阅LPKF近期市场活动

 您愿意和我们的技术专家讨论应用的可能性吗?

请您联系我们。期待您的回复。

室内PCB打样、小批量制作

在新产品研发过程中,不仅时间至关重要,设计数据的安全性也是不可忽视的重要因素。借助PCB打样设备,从创意灵感到小批量生产均可在短时间实现。从设计PCB到完成制作仅需一天即可完成制作,并且保证所有数据不会因外加工而外泄,所以可以做的更快,安全性更强。

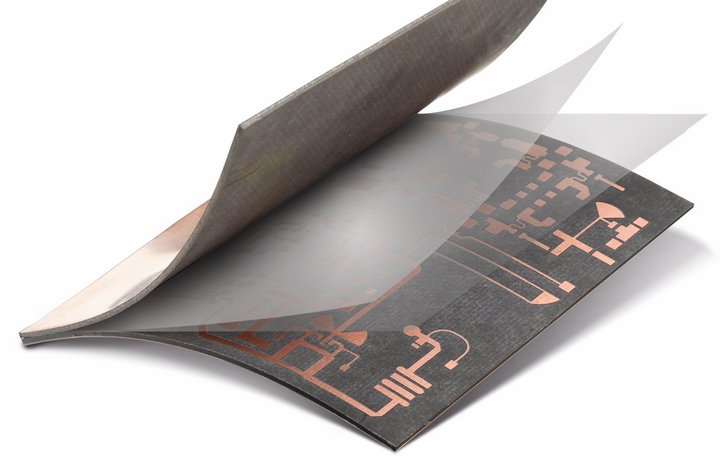

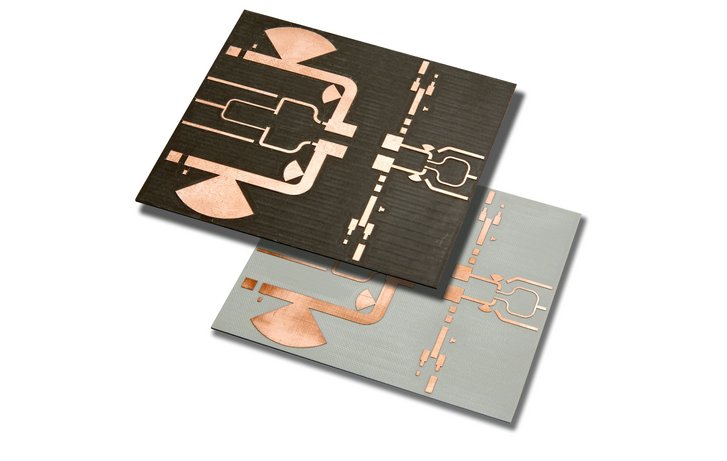

材料微加工

多年来,电子元器件一直在以惊人的速度发展。集成电路正变得越来越紧凑,同时时钟频率也在提高。高频、边缘陡直、极小的设计空间对印刷电路板提出了更高的设计要求,新的板材相比标准FR4板材更难加工,LPKF激光系统除了制作电路板,更是解决微细材料加工最适宜的解决方案。
