Stencil切割和零部件切割

突破技术极限

高精度激光切割新幅面

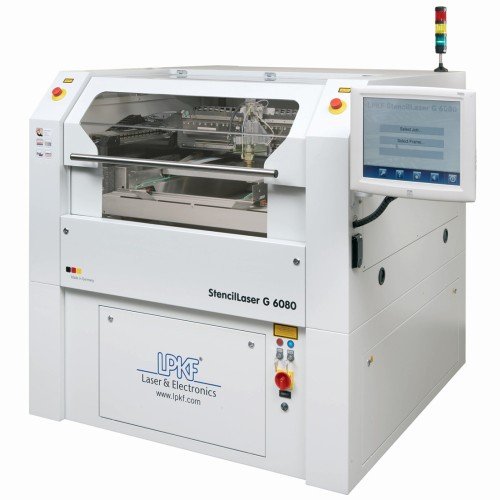

创新型高端激光设备LPKF StencilLaser G 6080系统在两个维度上设置了新标准: 高质量的极小开孔可使新的钢网应用和精密零件的制造具有最高精度,不锈钢板的厚度可至4mm。

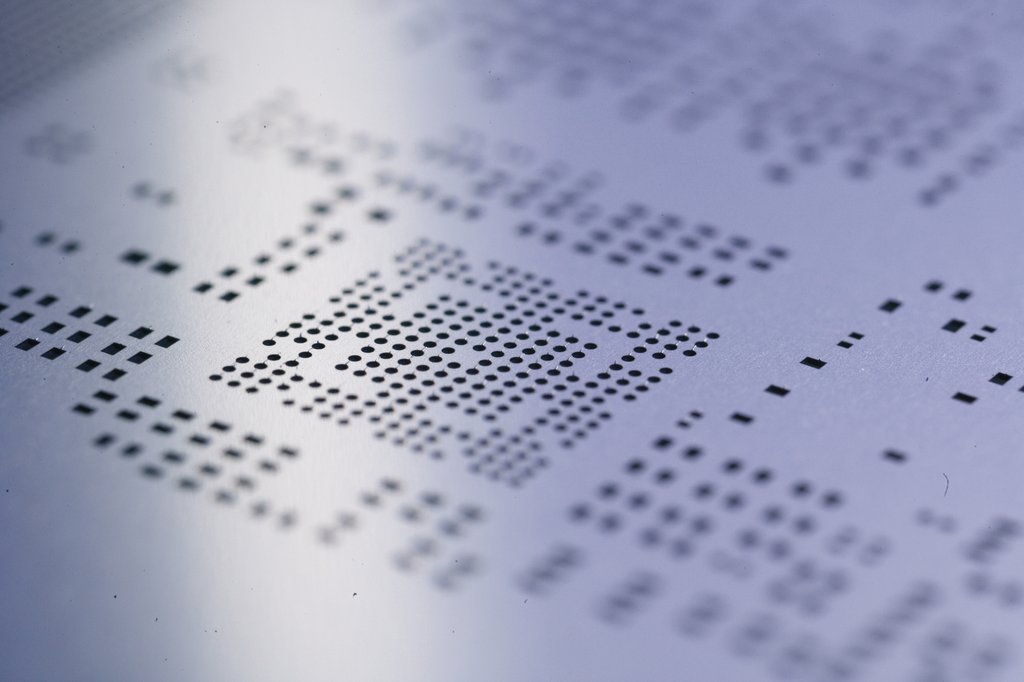

Stencil 钢网切割: 极小开孔完美几何图形

性能无与伦比

在30µm厚的不锈钢箔上,激光入光面最小孔径18µm。

超高品质

几乎任何切割轮廓都可用最小的半径来实现。圆形开口实现完美圆度。切割侧面非常光滑。

LPKF MicroCut 6080

LPKF MicroCut 6080高性能系统技术解决方案满足日益增长的市场需求。

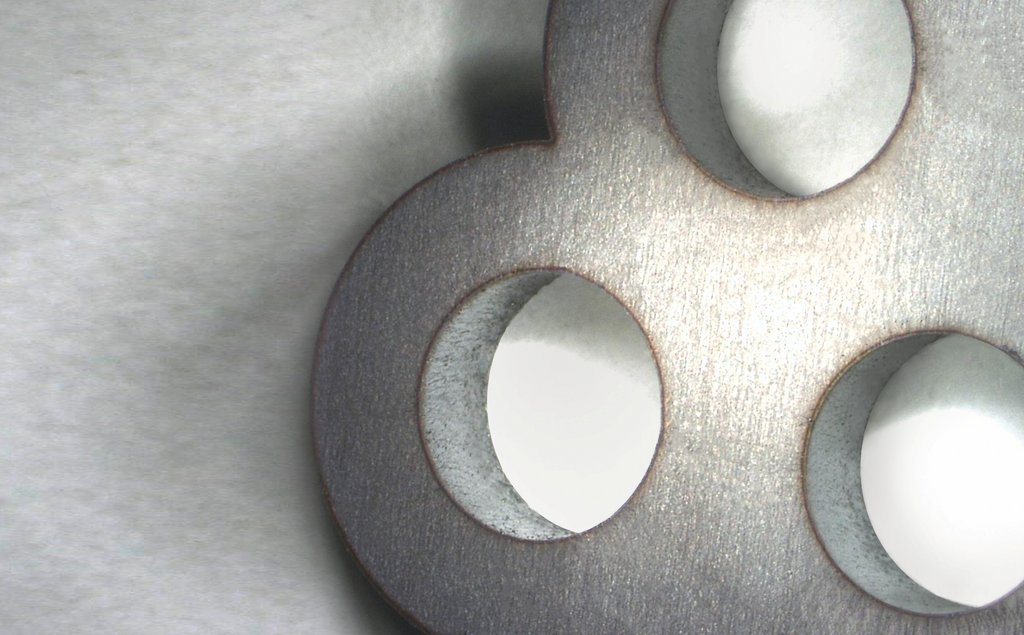

零部件切割:精密切割高达4mm厚的金属

性能无与伦比

激光切割微精密零部件加工厚度30µm到1mm之间。现在可以加工最大厚度达4mm(150mil)的金属。

超高品质

圆度半径小,精确的几何图形,低锥度,内壁光滑。

LPKF PowerCut 6080

精密加工新选择:高性能激光系统LPKF PowerCut 6080。

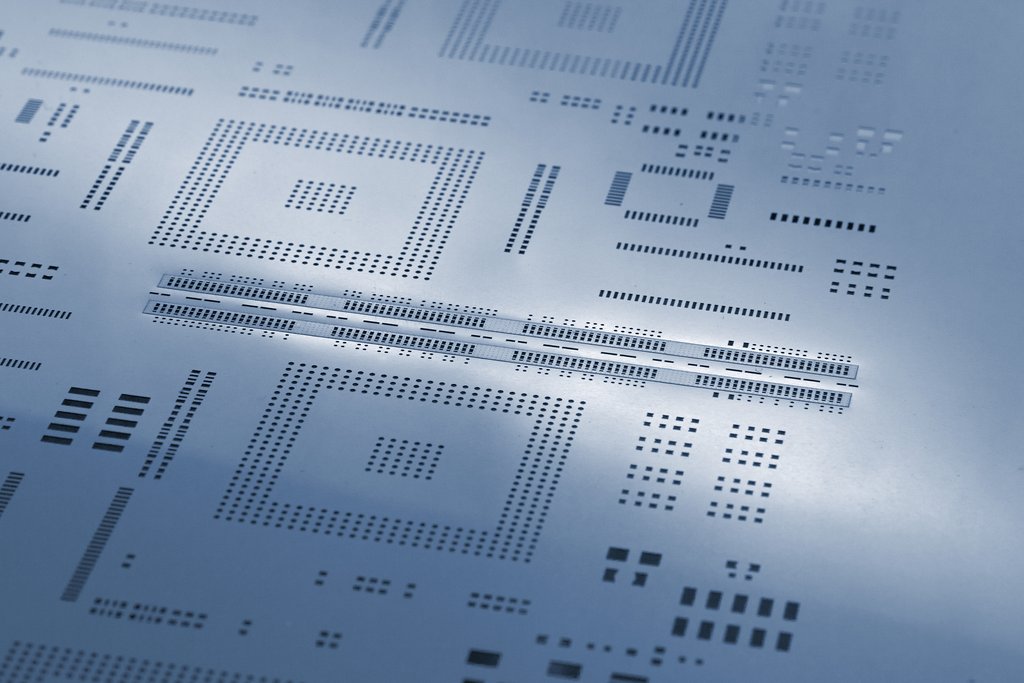

SMT钢网制造商的首选加工设备

Stencil钢网制造商得益于高效的生产工艺。这意味着将高速、高精度和可靠重复性进行完美结合。LPKF StencilLaser技术起着关键性作用。但更重要的是对钢网应用有着更深刻的理解。LPKF钢网模板切割系统专家团队非常愿意为您的项目提供帮助。

最佳加工结果

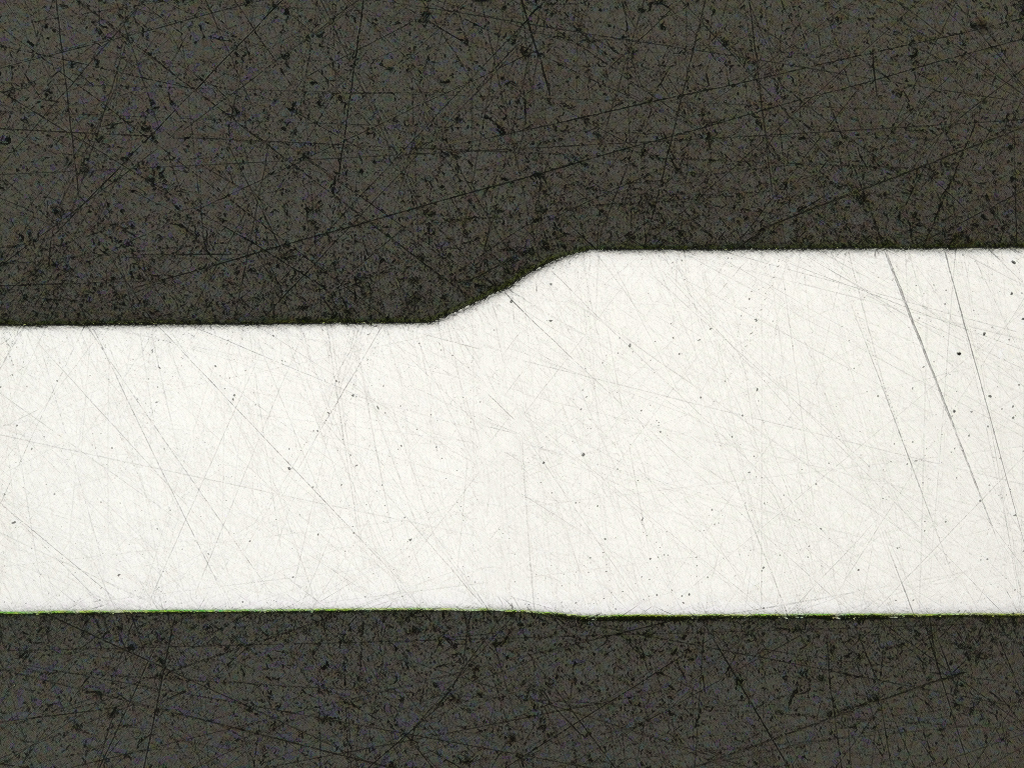

特定要求的钢网开孔性能对于完美的焊锡膏印刷至关重要。LPKF 钢网切割机能够切割厚度在 20 μm 至 1 mm 之间钢片。下图显示了几乎无毛刺不锈钢(30 μm 钢网)的开孔效果,光滑的切割孔壁,可实现最佳加工效果。

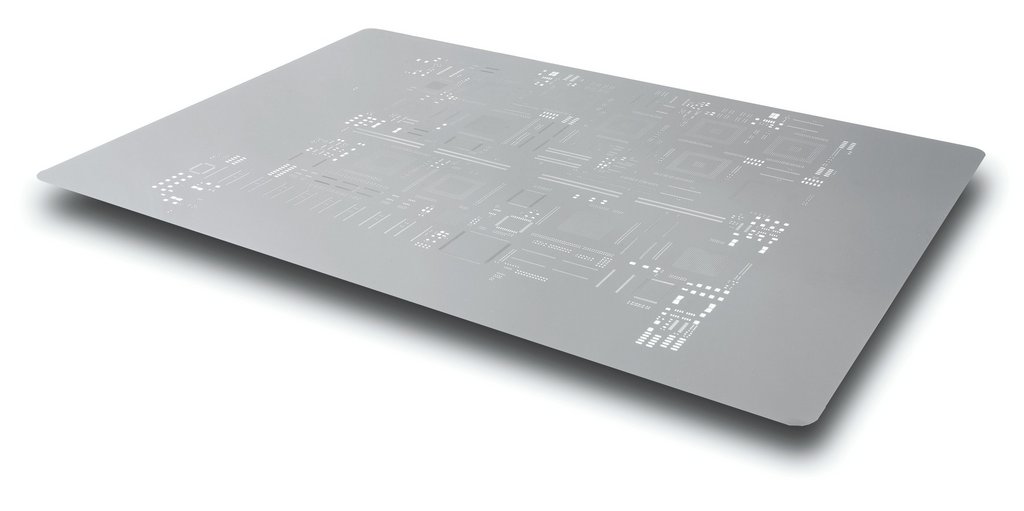

阶梯钢网

阶梯钢网允许在不同的焊盘上精确调整焊膏体积。接替钢网是一种特殊的 SMD 钢网,具有局部凹槽(下步)或凹凸(向上)。这主要是装配具有半导体元件的电路板,其间距很小或连接元件坚固。高于行业标准。

承诺和创新

LPKF 在电子制造领域引入创新已有 30 多年。随着LPKF激光钢网于1992年建立了一种新的电子制造方式。即使在今天,我们仍然是SMD钢网制造领域的市场领导者。

投资设备是件重要的事。LPKF 激光钢网切割系统从基本功能到安全保护都确保成功。LPKF 钢网切割系统使钢网业务能够为客户提供最高的性能、质量和可靠性。

LPKF 不仅提供激光系统,还提供全天候的专家服务和支持。随附的软件满足钢网技术的要求。我们的目标是提供最高效、最精确的设备 ,处于发展的最前沿。这就是我们的工程师和技术人员所致力于的。以最佳状态呈现"德国制造"。

由金属箔和板材制成的微切零件

从钢网切割知识的衍生,金属部件和膜材料的微切割也是可能的。品质细节和精度是非常令人满意的。

随着许多应用的不断缩小,精度和微切割正在成为制造必需。

激光从金属箔和片材中切割出所需的部件,厚度可达四毫米。根据要求和材料,激光系统可以执行表层去除或沿切割轮廓。这使得可以产生更加复杂的轮廓-如只有几微米厚的断点。

LPKF PowerCut 6080还可以切割厚度达4mm(150mil) 的金属材质,如不锈钢、铝、钽和铜。

扩大应用范围

LPKF网框夹具由若干个突起的支撑柱组成起到了稳定支撑网框的作用。激光切割放置在夹具上的网框。即使是厚板也可以平铺,使得激光跨越整个工作区域加工材料表面。

LPKF系统设备选择

请查阅设备系统和附件

市场上最具生产力的SMT 钢网切割系统

投资成本最低的SMT 钢网切割系统

高精度切割小孔

高精度切割厚的最高可至4mm不锈钢材料

市场上最具生产力的SMT 钢网切割系统

投资成本最低的SMT 钢网切割系统

 附件和选件


LPKF 激光钢网切割系统的性能还可以通过添加附件和选件来扩展。高档材料和精密制造可确保所有附加组件的高可靠性和使用寿命。请随时与我们联系,讨论您的要求。
StencilCheck切割品质检测软件

LPKF StencilCheck钢网品质检测软件。该软件使用传统的PC连接光学扫描部件对钢网进行扫描,并将其与生产数据进行比较。任何差异都以图形方式显示在屏幕上。所有测试结果都编译在一个报告中,该报告可用于跟踪以支持无缝的质量管理。

自绷钢网

ZelFlexProtect是一种高质量的可重复使用模具框架系统,可节省时间和金钱。无框架模具可直接安装在框架系统中,无需胶水或网状。均匀张力通过独特的气囊系统施加,该系统可在所有方向提供连续张力,无需永久空气连接。

传统的铝框有许多缺点。纱网格放松,张力改变;每个钢网以与铝框不同的角度安装;铝框占用了大量存储空间;旧式框架使用环氧树脂,必须回收。ZelFlex Protect可重复使用的钢网框架系统是胶粘铝框框架的一种经济高效且环保的替代方案。

吸尘配置

LPKF 吸尘配置可确保工作空间清洁。

钢片夹持框架

LPKF 钢片夹持框架具有稳定的支撑,由多个尖角支撑柱组成。金属片夹在框架上,用于激光切割。厚板可以特别平放,帮助激光在整个工作区域保持对材料表面的聚焦。
