LPKF Allegro系列

主要优点

  • 最高的设备正常运行率
  • 模组转化效率最大化
  • 无与伦比的单机产能
  • 从源头抓起确保质量

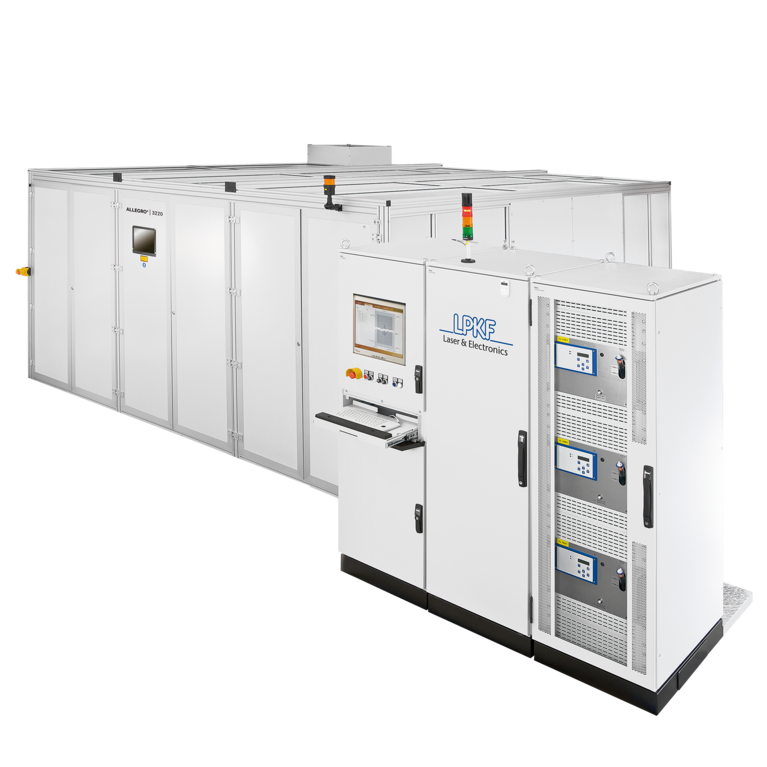

LPKF Allegro系列:24/7生产系统

薄膜太阳能模组工厂都是24/7全天候运行,因此要求设备正常工作率必须达到97%。对于P1,P2,P3划线工艺以及后续的清边工艺,低运行成本,少维护以及便利的服务是实现高效成本效益的额外重要因素。LPKF Allegro系列划线系统即可满足这些要求。优化的设备动力学结构、精准的激光刻划和低成本的设计理念使得 Allegro 激光划线系统成为薄膜太阳能组件生产性价比超高的的解决方案。

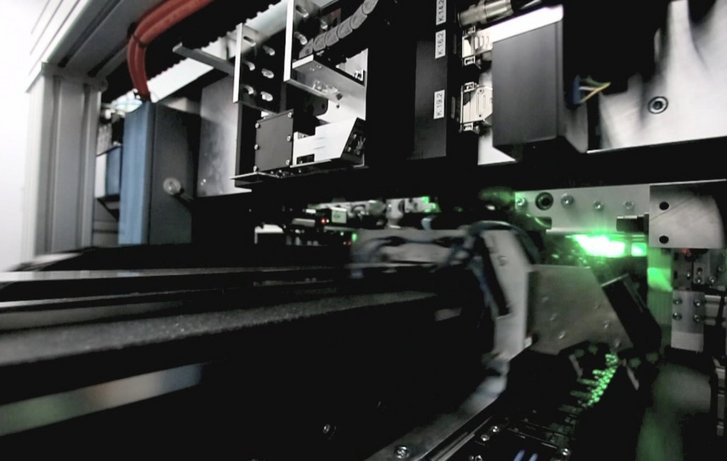

Allegro划线工作头

稳固的设备基座为划线精度,驱动力以及设备可靠性提供了保证。而划线是由设备的心脏-不断往返移动的激光工作头实现的。

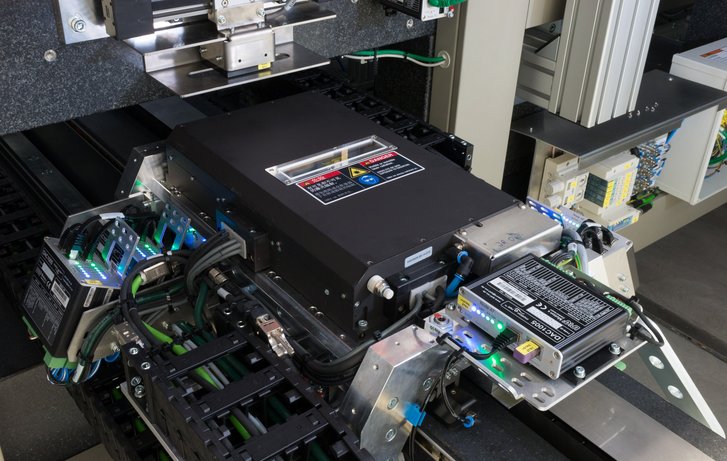

安装有8路光束的激光工作头

如今模组尺寸越来越大,而模组制造商却将生产周期降至最小化。今天,LPKF可以提供安装有12路或更多路光束的激光划线设备。这种设备可以将单机产能提高2倍以上,但是成本却比两台同类设备低很多。这样划线系统可以充分降低薄膜模组每峰瓦制造成本。

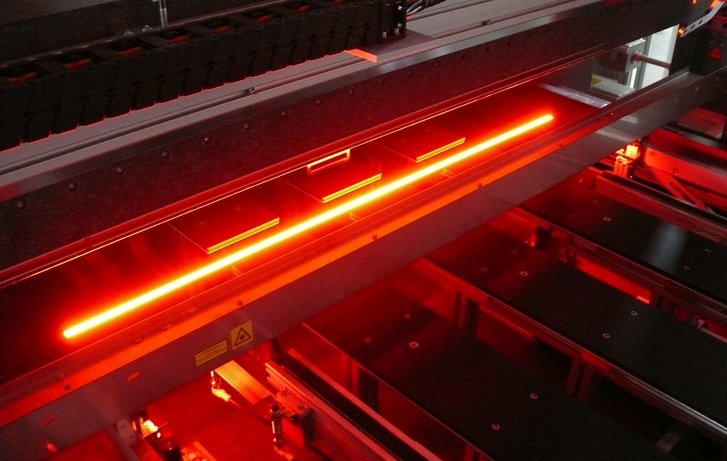

路径跟踪

设备内部的光学检测系统可以帮助客户降低成本,提高产品良率。它能够检测一根线或一组线的不同位置,而且100%沿划线方向检测所有模组。检测的时候无需把模组从产线上拿开,也不需要外部检测工具,同时生产周期也不受影响。

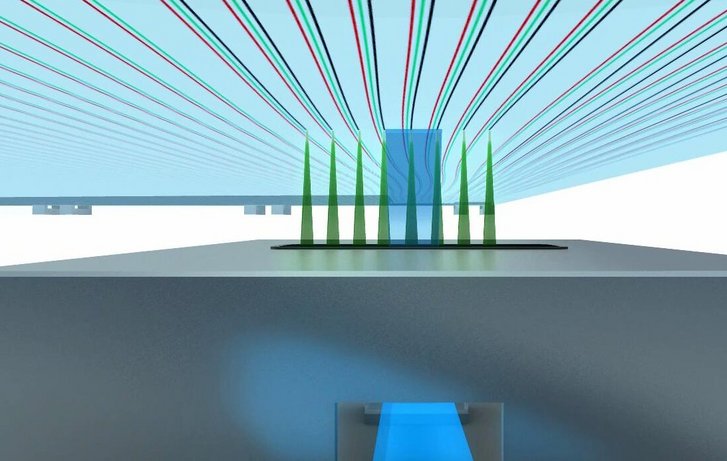

动态路径追踪

P2和P3设备上的动态跟踪系统可在最大程度上降低电池线之间的间距(P1线与P2线,P2线与P3线之间)。在划P2或P3线的过程中,工作头上的传感器找到前一条电池线的位置,然后修正所有光束的刻划路线。光束之间的距离非常小,所以只要采用一个传感器就能保证所有的光束能够参照以前的电池线来进行精准刻划。

优点:动态跟踪系统降低了模组激光划线所必需的安全距离,使用最小的科技投入在最大程度上提高了模组的转换效率。

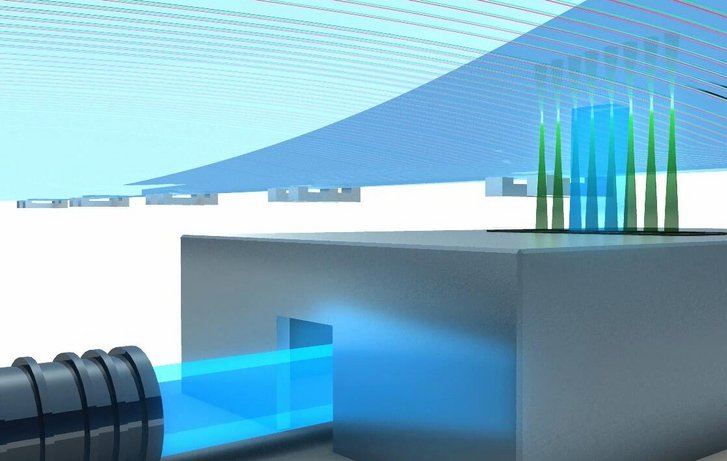

动态对焦

上游高温工艺导致的玻璃基板弯曲变形或较小工艺窗口都会损害激光划线效果,从而降低了模组的效率和工艺稳定性。采用动态聚焦系统,可保证刻划时光束的有效加工光斑全部落在模组的焦平面上,因此在不增加设备复杂性的情况下,即使在弯曲波动的玻璃基板或小窗口工艺中都能取得最优的刻划效果。

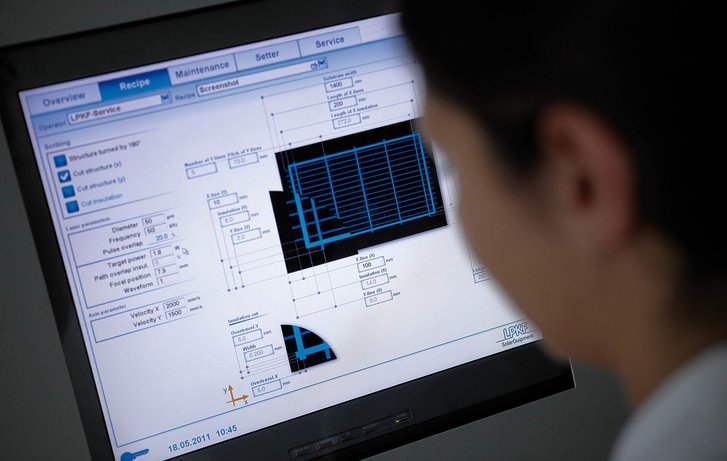

LPKF Solar Master-用户图形操作界面

LPKF SolarMaster是专为Allegro与Presto激光划线系统研发的用户图形操作系统,可安装在以上两个两种划线设备上。LPKF在软件研发过程中充分考虑人机工程学,从而使得用户操作系统非常友好,直观。SolarMaster还根据在实际生产中的特定功能给用户设定了相应的操作权限。

 LPKF经过实践验证的先进技术让您获益良多

高产能

结构紧凑,多光路的激光工作头最大程度上提高了划线速度和加速度,缩短了设备的生产周期。

激光头移动一次就能同时制造多个电池节。模组传输最大程度上与划线同步,提高设备的产能,也降低了制造成本。

优化的正常工作率

架构紧凑,多光路的激光工作头最大程度上提高了划线速度和加速度,降低了设备工作节拍。

激光头移动一次就能同时制造多个电池节。模组传输最大程度上与划线同步,提高设备的产能,也降低了制造成本。

模组转化效率最大化

模组上最差的电池节极大地影响了模组的整体性能,因此P1工艺至关重要,需要在模组上制造处异常精密的结构,且电池尺寸分布一致。接下来的P2/P3就需要参照P1主线精准地对齐与定位。

使用超精准的Allegro系统刻划P1以及采用动态追踪技术刻划P2/P3极大地提高了模组的有效发电面积,使得模组转化率最大化。

成本效益

优化的设备动力学结构,精准的激光划线以及最小化的设备设计理念使得Allegro激光划线系统成为薄膜太阳能模组制造最具性价比的划线解决方案。

Allegro 系统— 新一代卓越的激光划线系统

您是否需要用于研发的实验室激光划线系统? 我们为您提供解决方案!

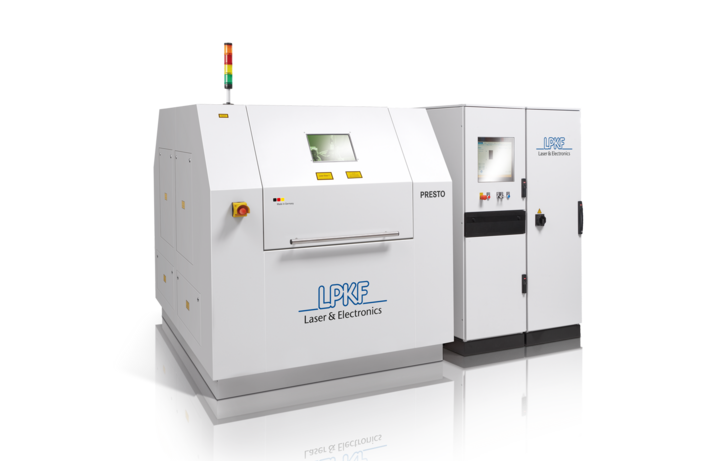

LPKF Presto

LPKF Presto划线系统为实验室与研发中心提供了新的可能性。作为高精度高灵活性的划线系统,Presto可以非常方便地为配备了LPKF Allegro的产线探索和确认最优工艺参数。

LPKF Presto

完美的实验室研发系统
