LPKF激光电路板刻制机 - 工艺试验仪器

中文名：LPKF激光电路板刻制机
产地：德国
学科领域：电子与通信技术
启用日期：2015年4月16日
所属类别：工艺试验仪器 > 电子工艺实验设备 > 电路板制造工艺实验设备
所属公司： LPKF激光与电子欧洲股份有限公司（LPKF Laser & Electronics SE）

产品简介
LPKF激光电路板刻制机是通过激光直写技术利用聚焦的激光束在材料上直接“写”出所需的图案，无需借助掩膜版等辅助工具。LPKF激光电路板刻制机用于电子与通信技术领域，工程训练中心，机械自动化，人工智能可穿戴，生物工程等领域的电路板快速制备的实验仪器，能够制作高精度的射频微波电路板以及天线样品；可制作数字，模拟，数模混合电路板；刻制聚酰亚胺柔性材料，在微波电路上挖盲槽；刻制铝质，塑料面板，铭牌，准确控制深度雕铣材料，对已装配元件的电路板进行修理、分切，可以点胶或点焊锡膏，为电子产品研发设计提供一站式解决方案。

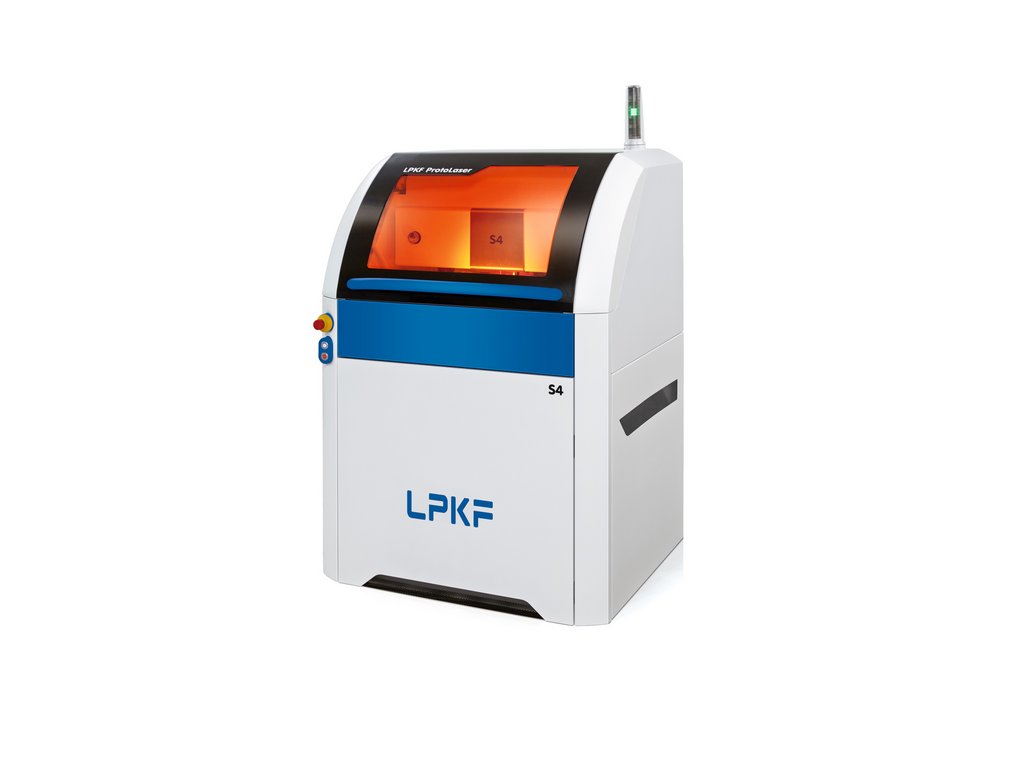

1989年德国LPKF乐普科研发了激光直写PCB技术，2008年全球首台LPKF 乐普科ProtoLaser S激光直写电路板系统推向市场，目前此款设备型号升级至ProtoLaser S4。

产品特点
LPKF激光电路板刻制机的激光系统与传统的电路板生产过程/工艺不同，对环境无污染，无需光绘、化学镀铜、贴膜腐蚀等投资高、占地大、污染严重的工序，整个工艺环保、操作简单。操作人员无需有专业的电路板制作知识和经验，LPKF激光电路板刻制机设备使用像打印机一样简单，对敏感基材无任何损伤，是电子工程师们方便、快捷的辅助工具。在新产品的设计开发阶段，利用快速板系统方便、快捷的特点可以提高工作效率。在故障分析，和改进设计阶段，该系统更体现出充分的灵活性。
激光尤其擅长加工高频和微波板。与蚀刻电路板工艺相比，激光加工电路板在精度、可重复性上，与仿真结果一致性等方面更具领先优势。得益于激光波长加工范围，LPKF激光电路板刻制机的激光系统可以制作几何图形，切割多种材料。对于精细敏感材料的加工，要求激光能量很低并在很宽的激光功率范围内保持稳定，这种有利于薄板及精细材料的加工应用。
面向全校工科类学生进行电子类实训，电路板制作实验室，学生们可以亲手实践电路板制作的整个工艺流程，仅需一天即可完成电路板的工艺制作。
通过LPKF激光电路板刻制机全程独立完成一块自己设计的电路板，有利于打通学生们从电路设计到工艺制造的完整链路，在反复制作实践中去验证电路板设计的正确性与可用性，在工程训练过程中形成创新闭环。

技术指标
最大加工幅面不小于229mm*305mm； 采用二级管泵浦激光器； 激光波长为532nm； 重复频率：25-300KHZ； 光斑直径≤22μm； 激光扫描精度≤2μm； 重复精度≤2 μm； 最小线宽75um； 最小间距25um； 加工速度：12cm²/min； 附含真空吸附台； 附含CCD摄像头定位系统。
