LPKF电路板快速制作系统 — 一天即可完成四层板的制作

对于电子研发团队来说,尤其需要考虑研发的时间成本。由于电子元器件缺乏,研发团队面临重新设计,且时间紧迫,这无疑给团队带来了很大的压力。尽管先进的仿真软件以及CAD系统对无差错设计提供了很大帮助,但完备的样品制作系统是极其必要的。尤其对于快速开关,必须使用多层板来控制阻抗并减少信号路径。

作为一家设备制造公司,我们也正在经历前所未有的挑战。我们的电子样品制作实验室一直处于工作状态。对于一个四层样品电路板的制作过程,从CAD 数据导入到成品PCB的制作完成,需要借助LPKF样品电路板快速制作系统中的三个产品:LPKF ProtoLaser H4、LPKF MultiPress S4 和 LPKF Contac S4。此款电子设计是一个精密的四点测量单元,配合多个运算放大器,用于检测和放大与最终数据的微伏差,并通过串行数据线进行通信。另外,四层板设计中稳压器也是必要环节之一。

LPKF快速制板系统中的LPKF ProtoLaser H4, LPKF MultiPress S4 以及LPKF Contac S4无缝协作,可以轻松完成多层板的快速制作。

LPKF ProtoLaser H4: 桌面型激光直写系统并集成了机械刀具用于钻孔和透铣。CircuitPro RP软件在Windows的环境下即可顺利运行,可轻松完成单双

面FR4的制作。

LPKF MultiPress S4:  独立结构,即插即用。

多层板压合机占地面积小,内置真空吸附,通过大型触摸显示屏自由调节温度,压力,以及时间控制。适用于刚性,刚柔结合,柔性以及射频多层板。

LPKF Contac S4:桌面型孔化系统,实现可靠的刚性,柔性以及射频双面板及多层板通孔的金属化设备。

所有系统自带模板和参数库,配置文件以及引导式制作流程,即使对于新手来说,也能顺利操作。ProtoLaser H4 and MultiPress S4是最新推出的产品,而Contac S4 已经推出有几年了。

加工过程从LPKF CircuitPro RP开始,通过LPKF ProtoLaser H4内置的电脑运行这个软件。启动加工新项目的第一步是定义模板,模板引导操作者完成整个过程。本次案例是带有电镀通孔的 四层板,需要使用多层板压合机 MultiPress S4。加载模板后,接下来是定义材料,中间层是板厚 1 mm FR4双面板,两侧覆铜18 μm ,两侧是单面0.2 mm 厚的 ML 104,覆铜厚度5μm。由于化学孔化的过程中,均匀的铜层会沉积到基材表面和孔壁,一层和四层5 μm 的铜将额外镀上 12.5 mm的铜。半固化片的使用也已经定义在模板中。

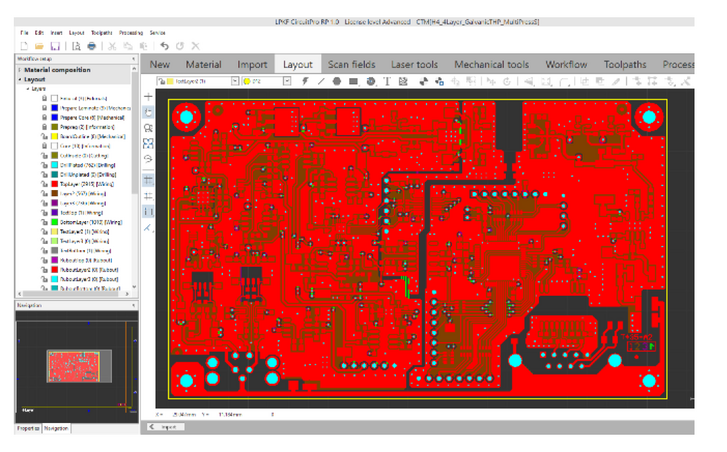

模板定义为 1/4 面板尺寸,12 英寸 x 9 英寸,这个尺寸所有系统都支持。下一步是导入 CAD 数据。通常,从CAD 软件中导入的各层数据,根据文件缩写类型匹配到 CircuitPro 软件中,各层名称定义明确。导入后,各层可见且可编辑。在这一点上,准备加工的方法包括一键式,或者对于高级用户,可以调整更多选项。

通过多层板压合系统MultiPres S4进行对齐压合。在 Circuit-Pro 的模板中也同样定义参考销钉的位置。按照软件引导的加工流程,完成一层和四层的外层参考销钉和靶标的加工。接下来是内层处理,加工销钉和靶标孔以及构建双面内层线路。整个过程需要将近 25 分钟。

用异丙醇清洁每一层后,从底层向上堆叠放在压合工具上,销钉孔和参考标记在每层的边缘,它们引导操作者对齐各个图层。放置在各层之间的半固化片与材料的中心对齐。堆叠完成并组装好压合工具,将整套工具放入LPKF MultiPress S4中。默认程序压合过程自动运行,无需任何用户干预,处理过程持续 2 小时 45 分钟。在压制过程完成时,如果提前进行了设置,制作完成后设备,还可以向操作者发送电子邮件通知。如果材料在层压机中停留较长时间,也不会对多层板造成损坏。

压合好的多层板返回 ProtoLaser H4 进行钻孔。先前在中间层上钻好的靶标点用于自动对齐整个面板。PCB 布局中包含 12 个不同直径的孔,因此需要 12 种不同的钻头。钻孔过程从最小孔径开始; 刀具直径较小的前6种刀具被放置到H4的刀具位中,以实现不间断的加工。当这些孔完成后,软件会询问是否需要手动更换刀具并在 CircuitPro 中进行分配。钻孔过程继续进行,所有 762 个孔都在 33 分钟内钻完。

现在可以进行通孔电镀。电镀后板厚会增加 12,5 μm 的铜层。显示屏上的工艺说明指导操作者完成清洗、黑孔激活、干燥和电镀的最后准备工作。整个过程持续约 2.5 小时,而操作者可能只需要在第一个小时的操作中协助。

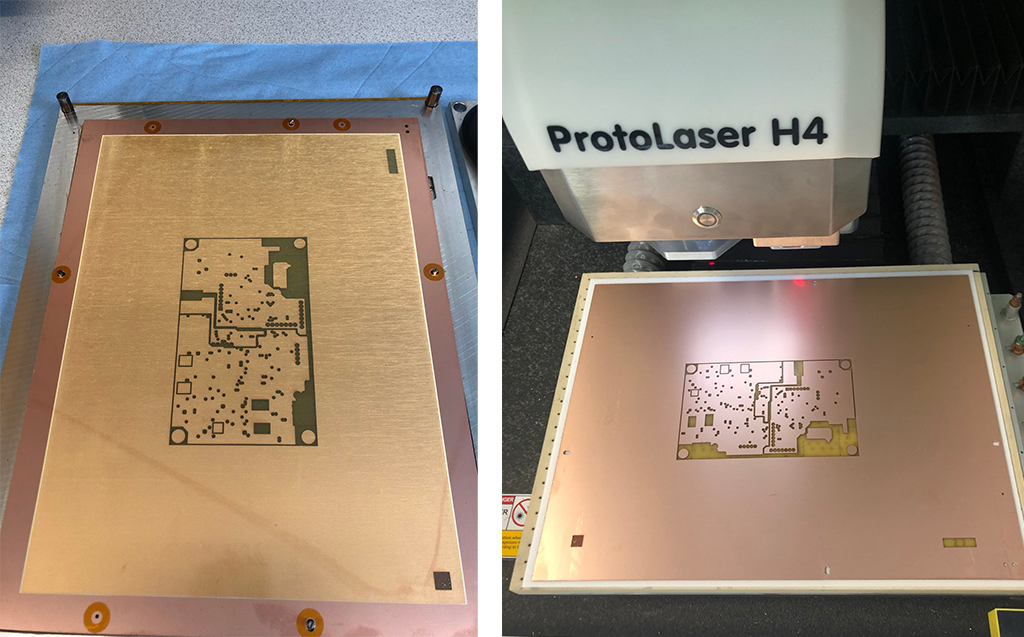

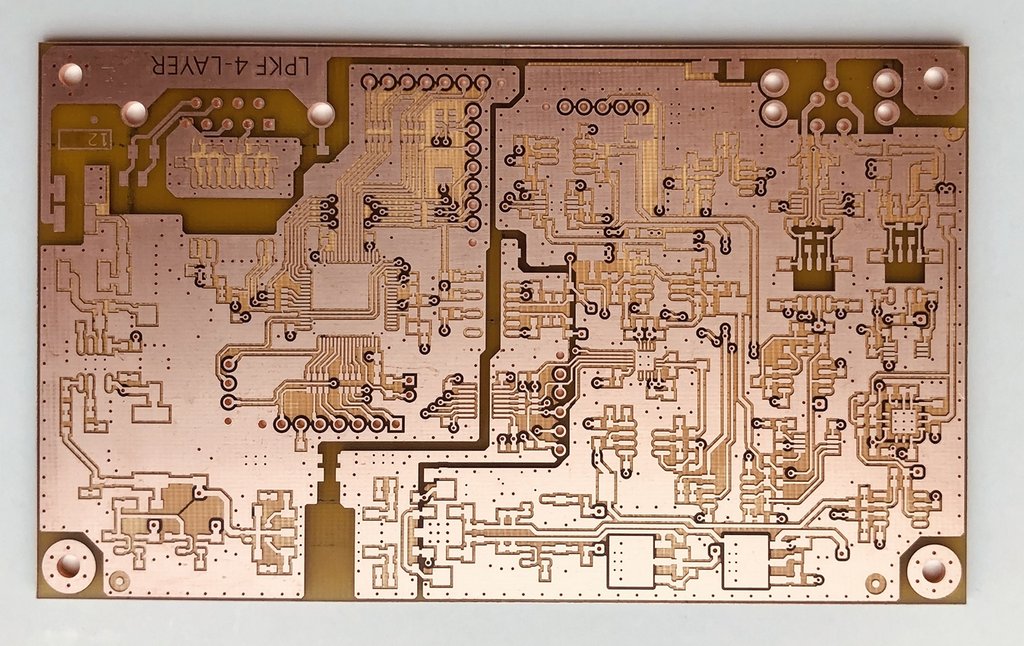

最后阶段,压合后的一层和四层的图形制作就像双面板图形制作一样。对于加工过程来说没有任何不同,唯一的区别在于基材变厚了。LPKF ProtoLaser H4凭借高效加工速度6分16秒处理好底层的图形,而顶部的复杂图形则需要9分钟完成。机械透铣整个PCB用时3分7秒。

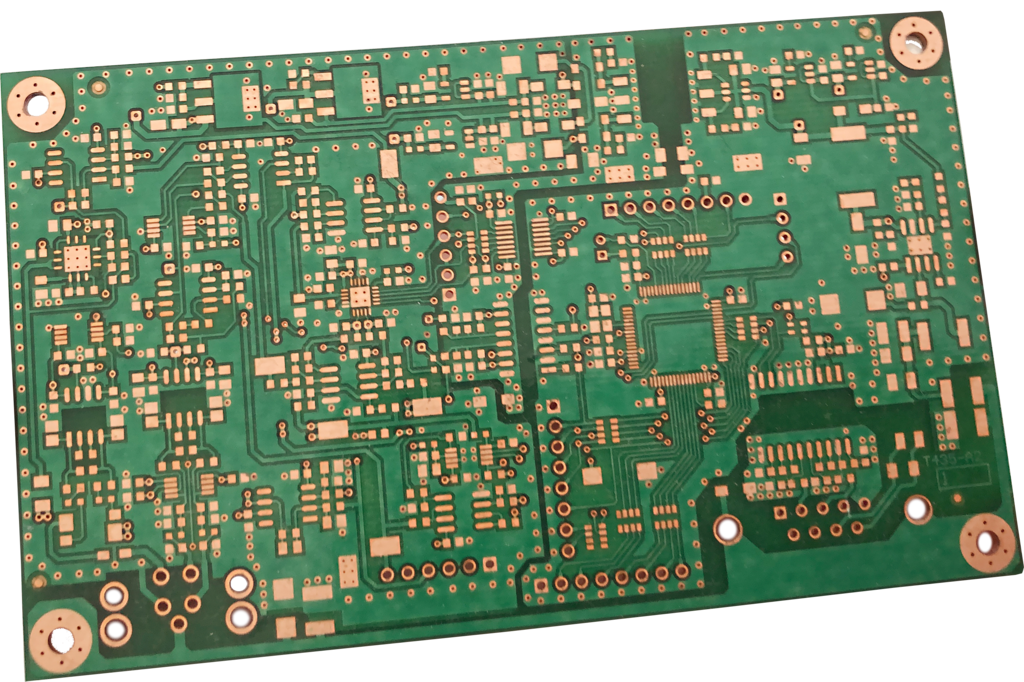

尽管压合时间和通孔电镀工艺相对较长,但四层多层板7小时内就可以制作出来。额外的步骤,即用阻焊剂保护PCB,由于需要固化时间,将需要额外一小时。总体而言,LPKF ProtoLaser H4与MultiPress S4和Contac S4一起,可在一个工作日内实现四层PCB的加工制作。
