LPKF ProMask
& LPKF ProLegend

室内阻焊字符系统

  •     简单高效
  •     专业的阻焊装置
  •     完美的文字处理
  •     四个步骤,轻松完成

一套装置的两种用法

LPKF提供给客户专业的阻焊和文字处理系统,使电路板裸板工艺完整。

产品信息

室内阻焊字符系统

SMT工艺要求专业可靠的阻焊工艺。而LPKF ProMask完美契合了这一要求。经过雕刻成形的电路图形,可以通过ProMask快速有效地完成阻焊处理。

电路板的设计文件传输到电脑,通过打印机在透明胶片上,打出阻焊图形,进而转印到电路板上。只需四个步骤,就可以在电路板表面完成专业的阻焊,以规避线路裸露的意外短路。

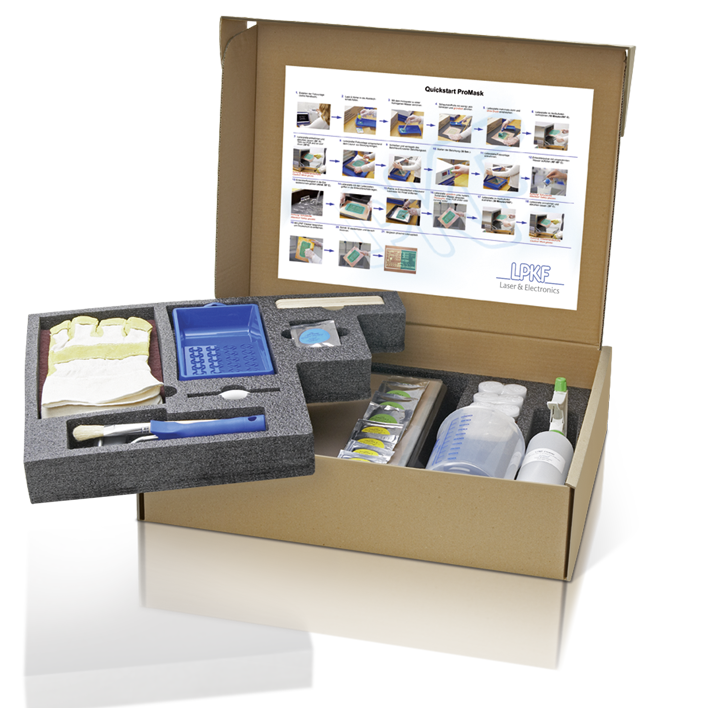

ProMask and ProLegend都是同一种工艺实现,在装置中,我们配置必要的辅助工具和初始耗材,以便于操作者的充分使用。

LPKF ProMask和LPKF ProLegend对于PCB快速打样或小批量生产是必不可少的。此种工艺通过光学曝光,图形转移的方式,来完成制作。

的优势

  •     快速高效,节约成本
  •     有效的电气绝缘
  •     有效地防止线路被腐蚀或氧化

的优势

  •     文字固化在PCB板上结合力强
  •     步骤简单,易于操作
  •     最小文字高度:2mm

LPKF ProMask & ProLegend的四个简单步骤

制作阻焊底片
1. 制作阻焊底片

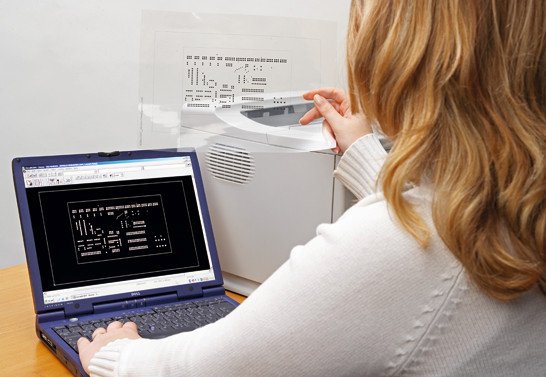

使用普通激光打印机即可利用 LPKF CircuitCAM轻松打印出阻焊用底片。

2. 涂覆阻焊油墨

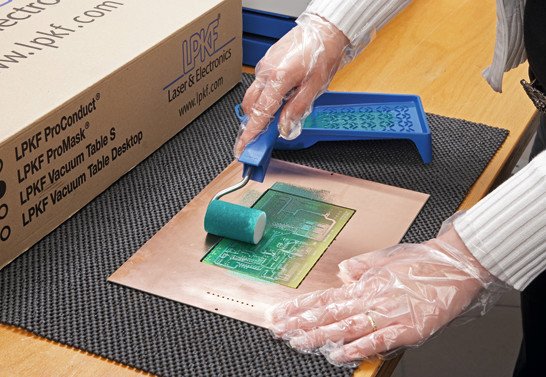

将阻焊油墨与固化剂简单地混合在一起,用滚轮将油墨涂覆在加工好的印制板上。之后,将印制板放到 热风炉中预干燥 10 分钟。

 光学曝光
3. 光学曝光

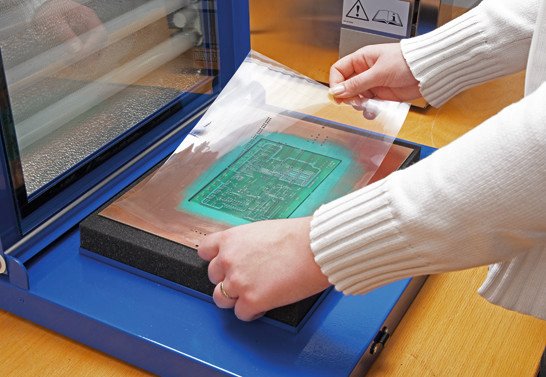

将预干燥过的带阻焊的 PCB 放到曝光机上,将打印好的阻焊胶片放在 PCB 上并对正。关闭 曝光机上盖,打开电源开关,30 秒后取出印制板,撕下阻焊胶片。

 显影固化
4. 显影固化

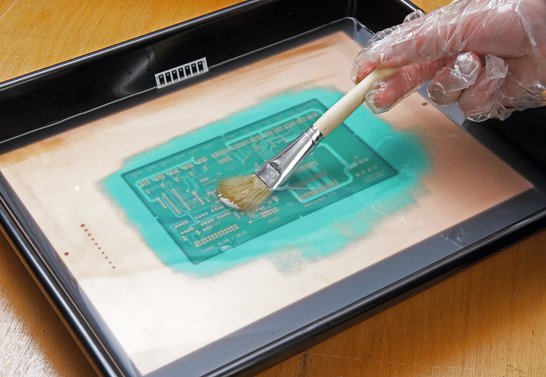

将显影粉末溶解在热水中制成显影液,然后将印制板浸入到显影液中,用毛刷轻刷 PCB 表面,没有曝光的阻焊将被去掉,然后将 PCB 板从显影液中拿出,用流动的水冲洗掉残留的阻焊。将显影后的 PCB 放在热风炉里硬化 30 分钟后,然后印制板用 LPKF 清洗剂清洗,去掉铜表面的氧化层,再用水冲洗干净即可。

 配件&选项


LPKF电路板雕刻机以及其他系统的相关设备,随着辅助设备和选项设备的添加,性能得到进一步加强。设备的高品质材质和高水平工艺,都使得选项设备能够得到完美配合和扩展。在自行组装过程中,选配设备容易安装,快速便捷。
烘箱

配套烘箱,拥有计时器和高精度的温度控制系统,使得阻焊油墨和导电银浆得到充分固化。

相关技术参数请参阅产品目录手册

曝光机

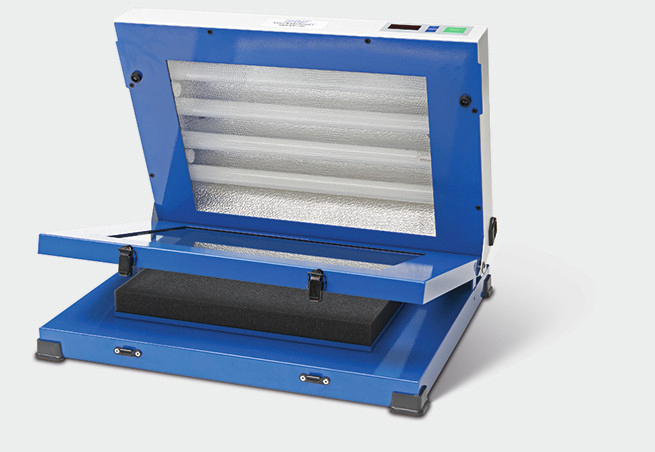

曝光机,是图形转移的必要工具。通过光学曝光,使得底片图形成功转移到电路板上。

相关技术参数可参阅产品目录手册

 下载

产品样本 (英文版)
LPKF ProMask / LPKF ProLegend (pdf - 734 KB)
下载
产品目录
BRO_DQ_Catalogue_CHI_230919.pdf (pdf - 4 MB)
下载
产品样本 (英文版) TechGuide
LPKF TechGuide Rapid PCB Prototyping (pdf - 3 MB)
下载
