LPKF ProtoMat S104

电路板雕刻机对微波射频领域的应用

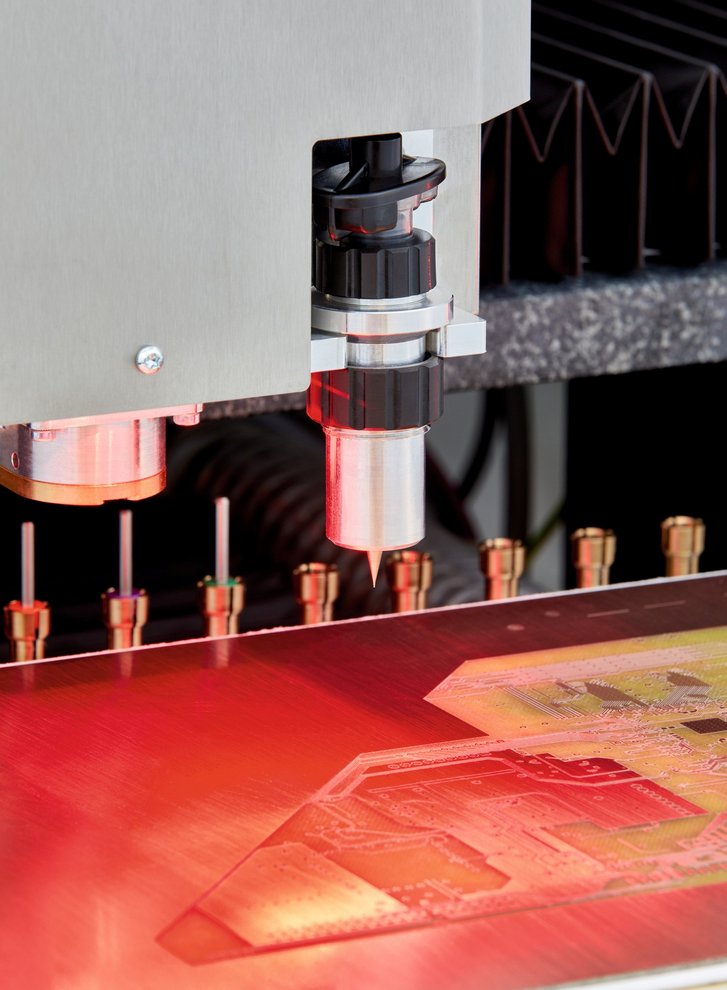

  • 主轴转速可达10万转/分钟
  • 视觉靶标识别系统
  • 20个刀具位
  • 花岗岩基台确保高精度

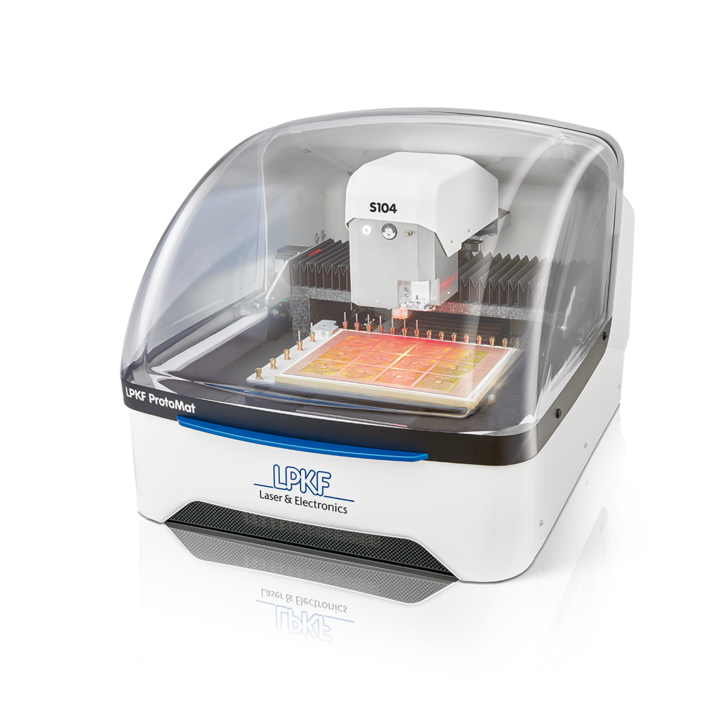

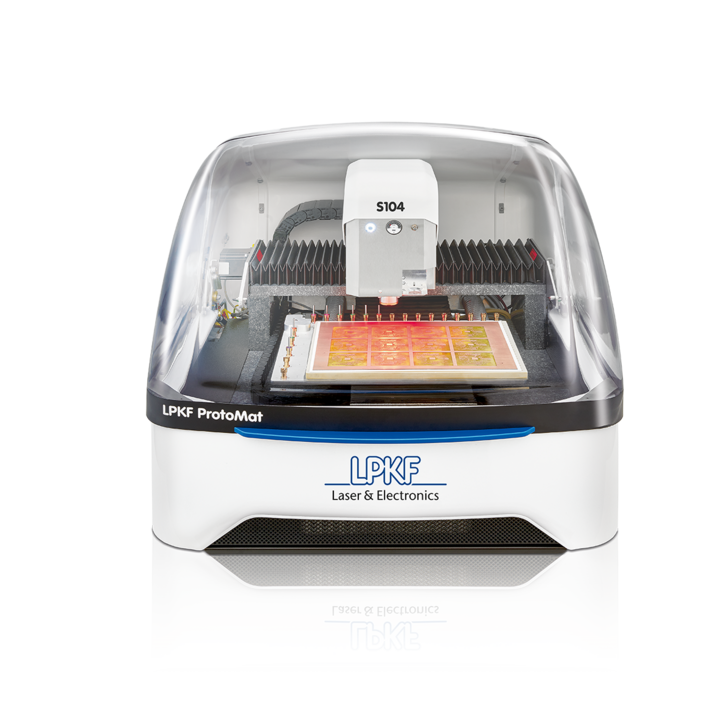

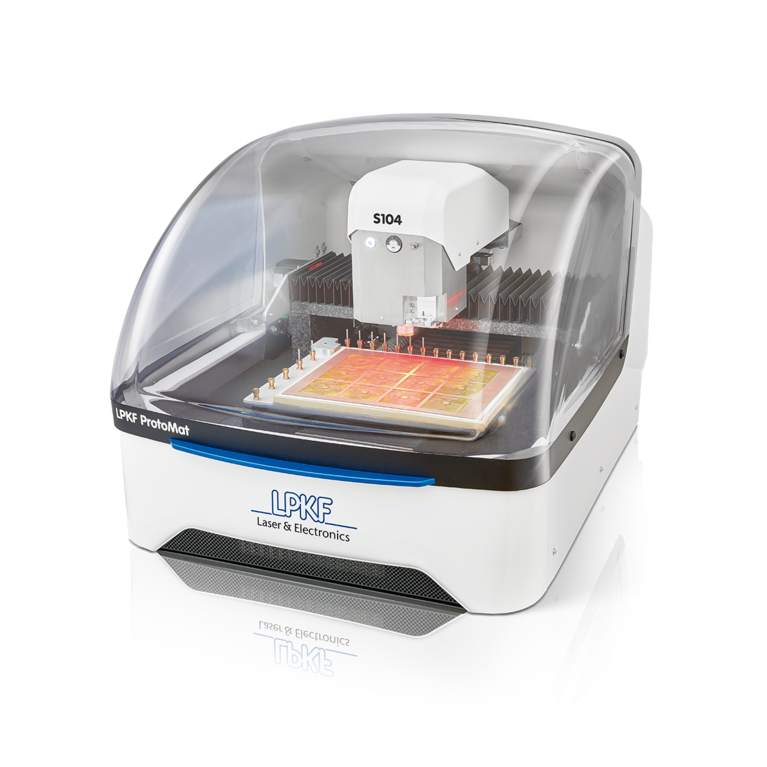

LPKF ProtoMat S104

专业实验室样品制作系统

顶级的自动化电路板雕刻机

LPKF样品电路板制作系统从设计到PCB实物只需几个小时。LPKF电路板雕刻机作为桌面设备,结构紧凑,不占空间,适合任意实验室环境。加工电路板的频段宽泛,从模电、数电到RF微波皆可。

产品信息

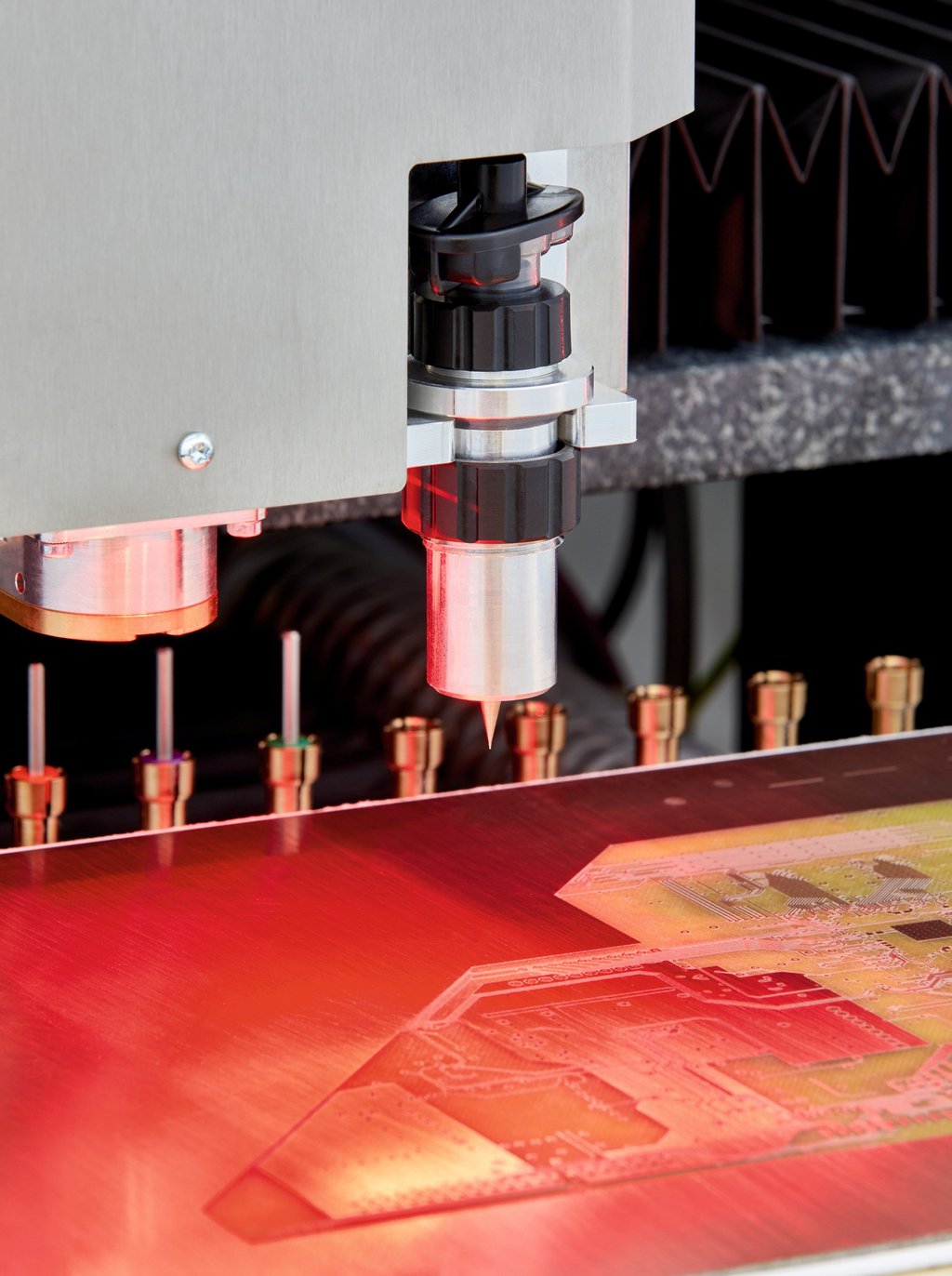

快速精准

ProtoMat S104配备10万转的高速主轴,加工速度快,精度高,定位速度快,分辨率高。稳定的大理石基台确保了钻孔和铣刻的最佳效果,即使是超精细结构也可轻松应对。高频铣刻主轴以及铣刻深度传感器,其新颖的气动自清洁功能,极大地降低了维护成本。

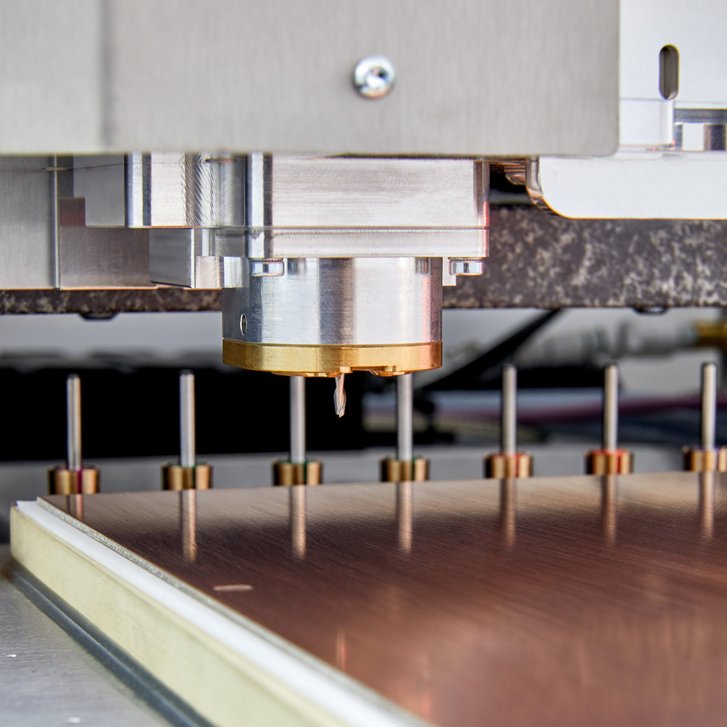

全自动系统

S104设计新颖的易用包更强调用户体验。可通过传感器自动测量材料和铜箔厚度,从而精确计算出所需的铣刻深度。系统配备了20个刀具位,加工过程中可自动更换相对应的刀具。基于加工深度要求,采用锥型铣刀加工出不同的绝缘沟道。自动铣刻宽度调整功能,能确保铣刻轮廓宽度的一致性。如果需要,集成的焊膏分配器可全自动将焊膏点在焊盘上。无需额外的数据计算,设置时间短,加工无人值守,让用户真正实现高效制作。

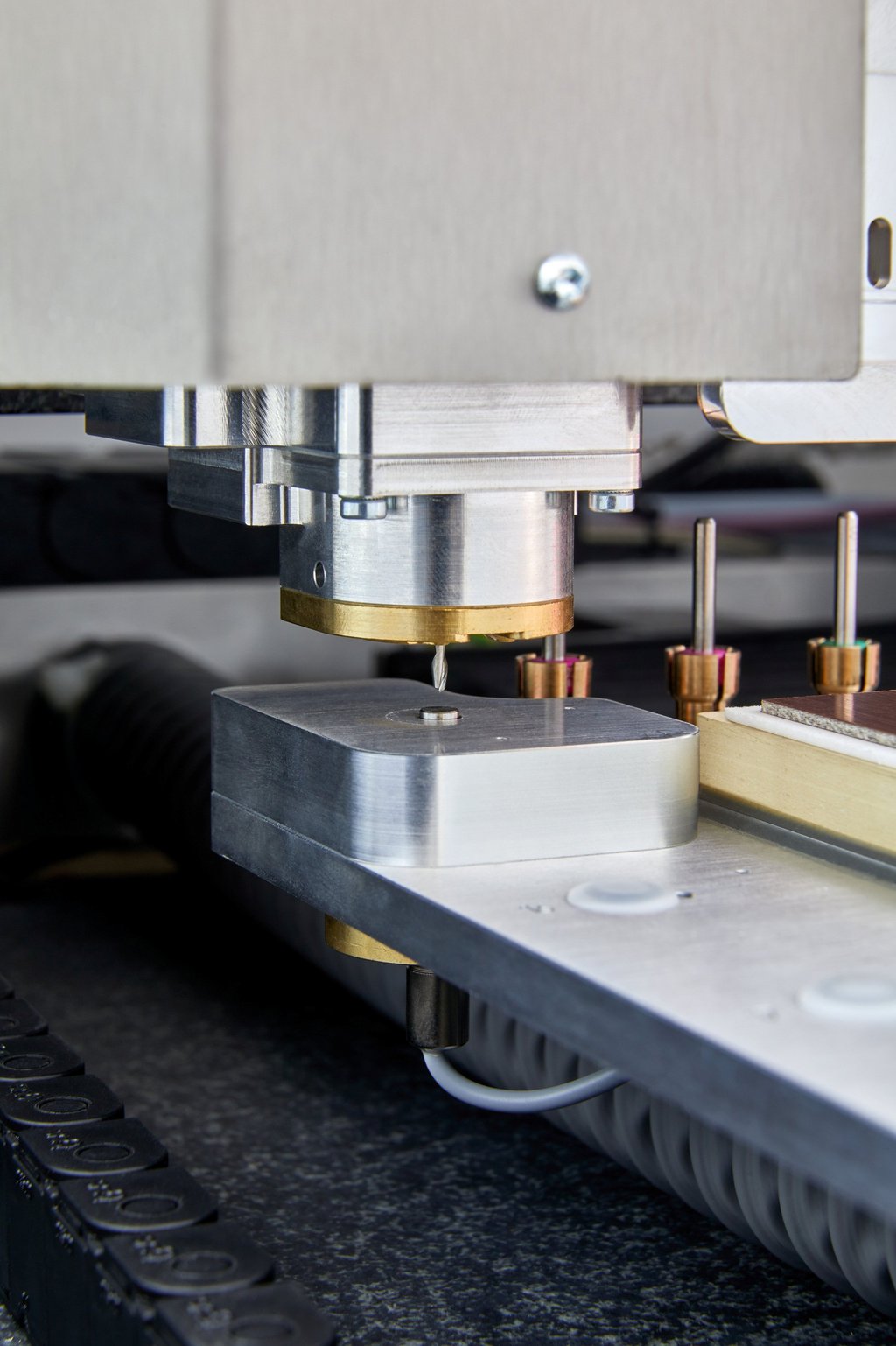

2.5D加工

设备拥有Z轴驱动能力,是加工面板和壳体或者电路板深度铣刻的理想设备。也能轻松加工已安装好元器件的电路板以及制作工装夹具。凭借Z轴驱动,ProtoMat S104是加工前面板和外壳的理想机型,也可用于印制电路板的深度铣刻。装配好的PCB和生产塑料支架也可轻松应对。

一体化智能软件

S104的系统软件具有高度灵活性且易操作。一体化软件可满足射频板超高要求,提供不同材料的工艺参数数据库,使系统操作简单易行。

应用案例

Structuring printed circuit boards

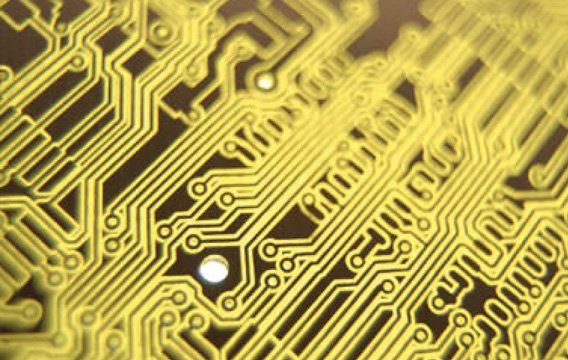

电路板打样。设备能在覆铜板上成形精细线路,基于以下几点:60,000到100,000转高速主轴,分辨率最小可达0.25um, 极高的重复精度。针对射频微波板的加工,S104的各方面能力得以体现,尤其是高转速形成的高精度几何尺寸,以及绝缘沟道的无残铜处理能力。

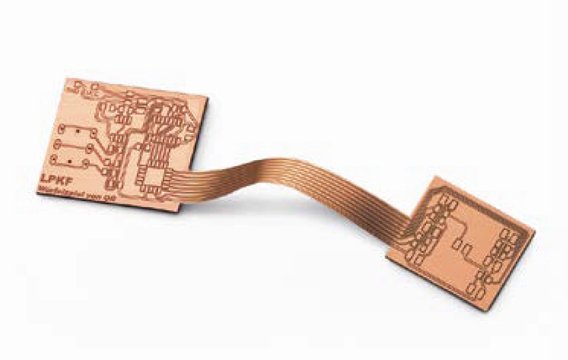

柔性板以及刚柔结合板的加工
柔性板以及刚柔结合板的加工

柔性板加工,固定基材是加工难点。LPKF提供给的真空吸附台便于RF这种柔性材料,能够完全共形的贴合在工作台面上。

分板
分板

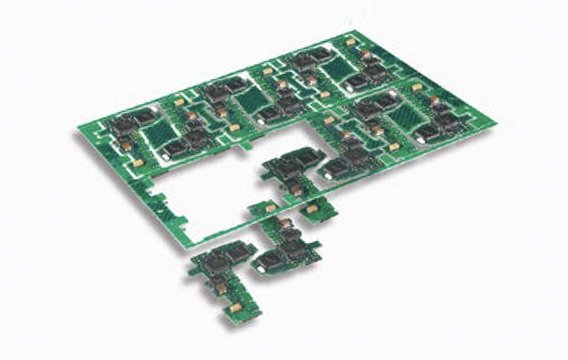

几个不同的设计图形可能在一块覆铜板上。ProtoMats非常适合将整板分割。在电路板分板加工中,Protomat适用于留下断点的分板加工。

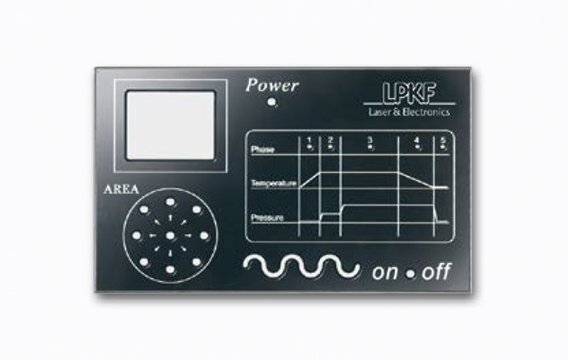

雕刻和切割塑料或铝
雕刻和切割塑料或铝

所有ProtoMat设备都可以完成面板的打孔和成形。尤其是S64和S104,具备2.5D的三维加工能力,适合完成以上材料的定深加工。

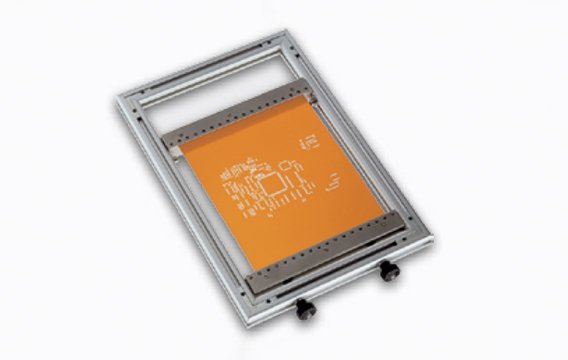

雕刻焊膏漏印模板
雕刻焊膏漏印模板

作为钢网的替代,PI材质的模板,也可采用ProtoMat来加工,使得焊膏模板无需外发,直接在实验室就能完成。其加工数据,可通过CircuitPro导出生成。
