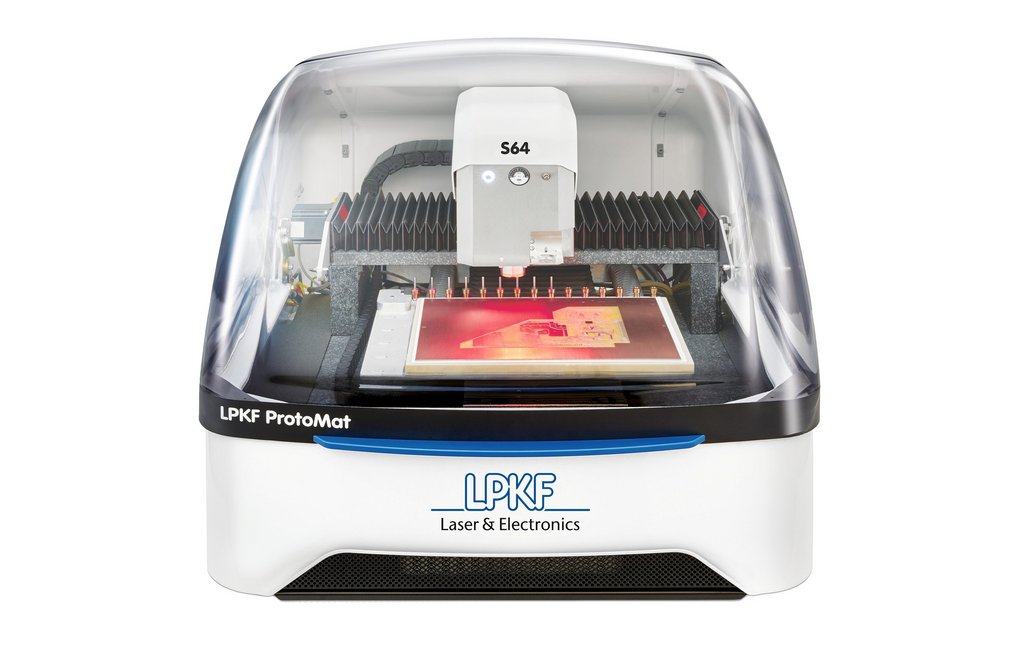

LPKF ProtoMat S64

制作高性能电路板

  • 全自动化作业
  • 高速主轴转速,故障率低
  • 一体化智能软件
  • CCD摄像头系统,快速实现翻板定位
  • 花岗岩台面,系统精度高

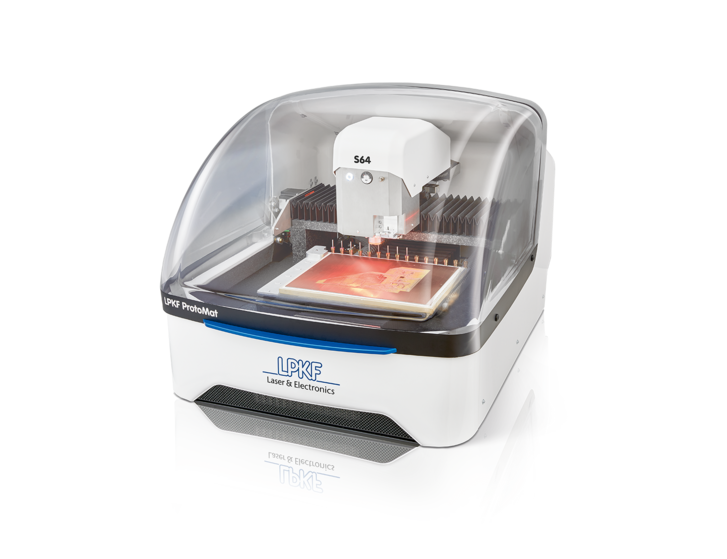

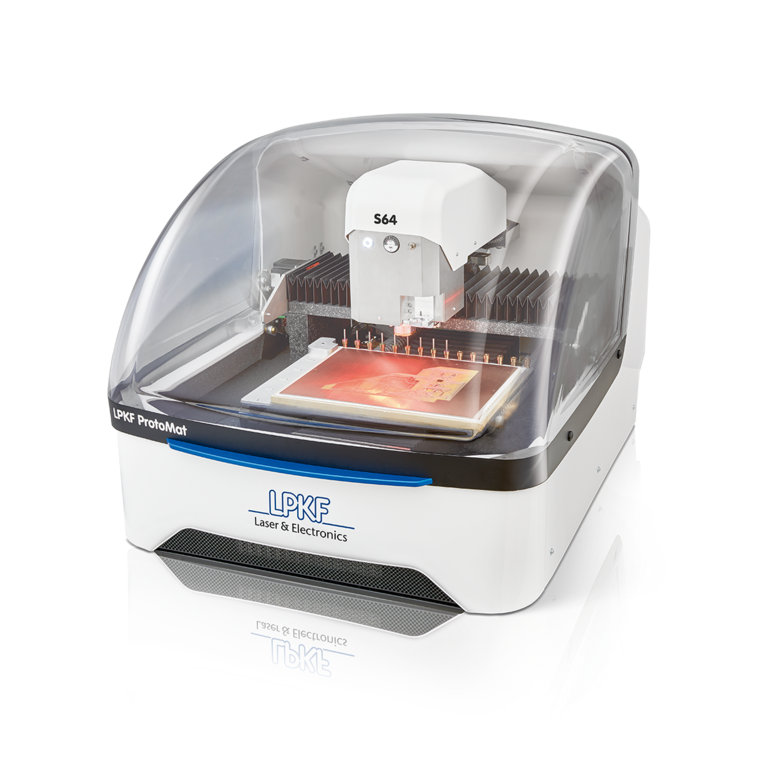

LPKF ProtoMat S64

实验室电路板制作的全能型选手

高速主轴可以完成精细的线路雕刻,最小线宽线距可达100um(4mil),主轴故障率低。作为设备的有效补充,真空吸附台和焊膏分配器使得S64如虎添翼。

产品信息

主轴转速60 000 RPM

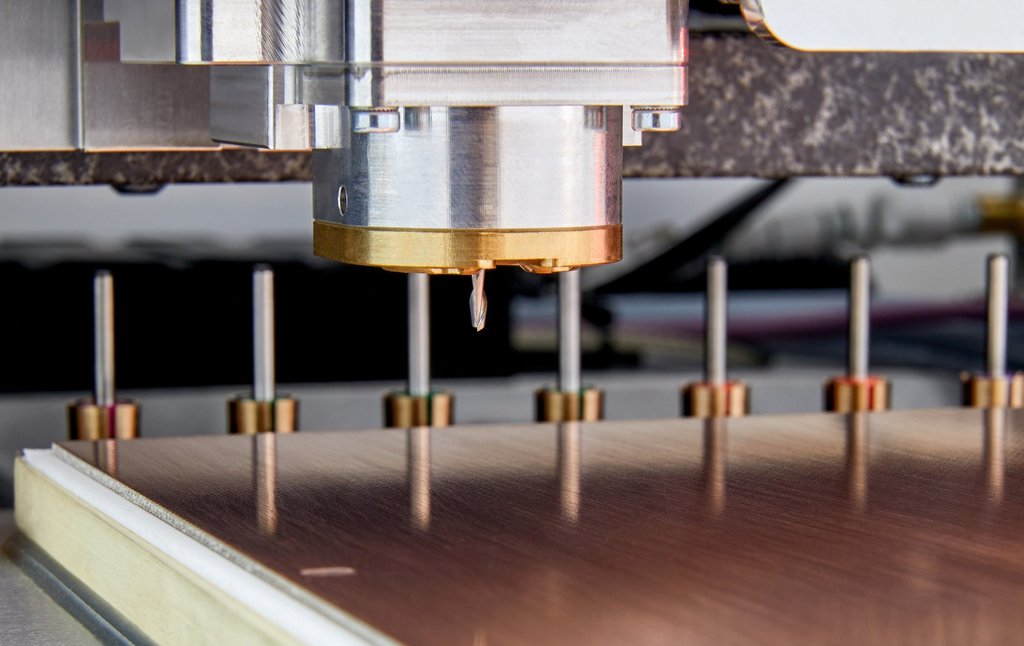

6万转的主轴转速,保证了精确的几何尺寸,也大大缩短了电路板加工时间。主轴的低故障率,究其原因,主要是因为气动自清洁功能和深度限位传感器的应用。花岗岩台面不限于温湿度的变化,形变小,基础精度高,大大保证了系统的高精度和被加工材料的一致性。

自动化功能:自动换刀、铣刻宽度自动调整功能、焊膏分配器

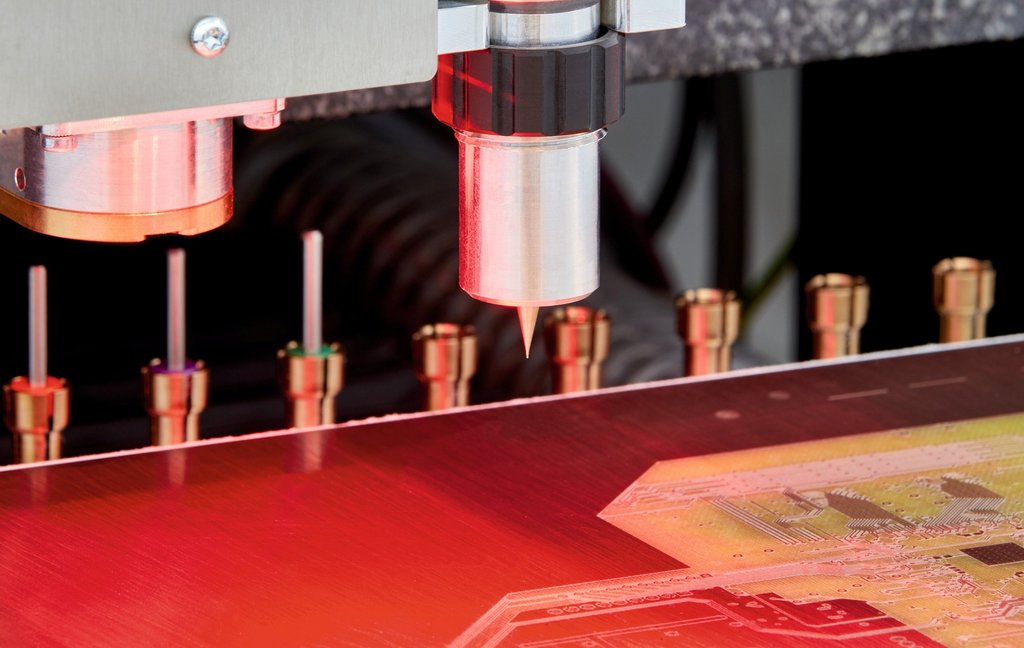

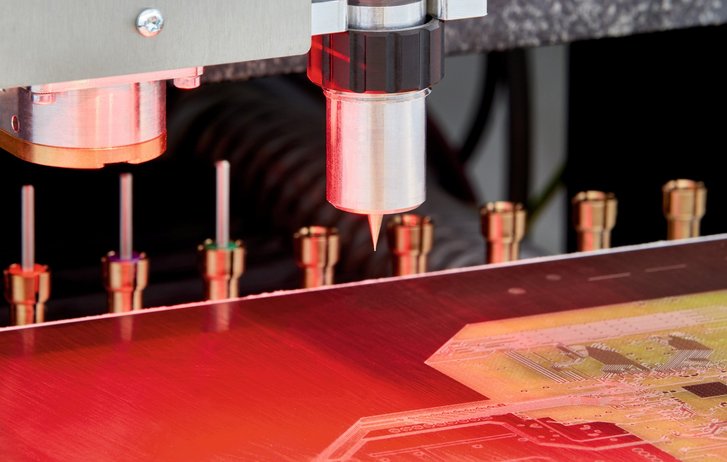

15把刀具随意更换——如有需要,在加工过程中,可以随意换取15个刀位上的任意刀具。刀具是锥型刀具,可以控制不同的切割深度,以获得不同的线路宽度。设备具备自动调整刀具切割深度的功能,一旦确认加工深度,即可得到恒定的线路宽度。这一功能,大大缩短了调刀时间,也使得无人值守得以实现。设备中的传感器,确保了精确的铣刻深度控制,并可以防止换刀撞刀现象。

2.5维加工

2.5维壳体加工

焊锡膏分配器

 如需点焊锡膏,设备集成的分配器可以完全自动地将焊膏点到焊盘上,而不需要额外的编程处理。


传感器控制

设备中的传感器确保了精确的铣刻深度控制,并可以有效防止换刀撞刀现象。

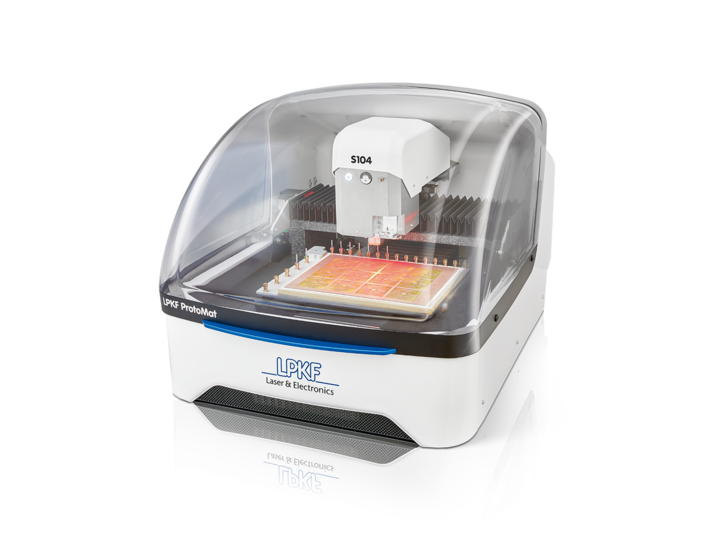

LPKF 电路板雕刻机概览

射频微波板制造专家,电子实验室机械雕刻机顶配

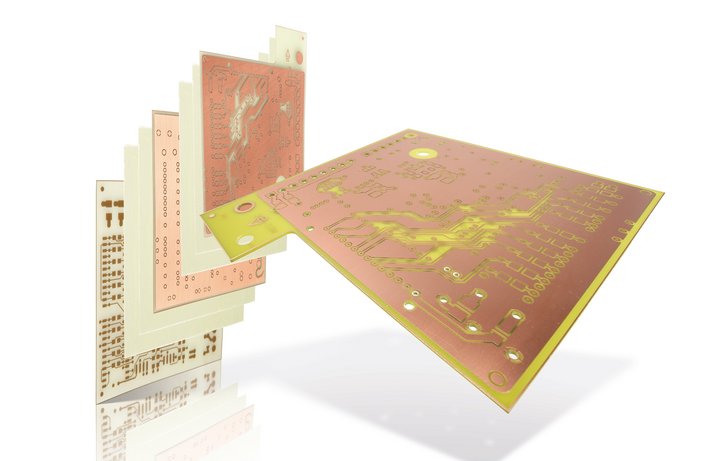

样品电路板雕刻的全能型选手。几乎可完成所有室内样品电路板的制作。

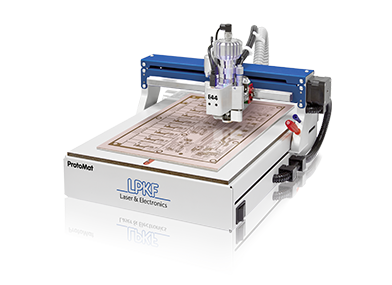

室内样品电路板专业级入门型高性价比系统。

应用比对分析

ApplicationE44S64S104
Milling / Drilling of 1- & 2-sided circuit boards
Milling / Drilling RF-, Microwave-Substrates-
Milling / drilling of multilayers up to 8 layers
Routing of printed circuit boards
Engraving of front panels / signs--
Milling cut-outs in front panels
Milling of SMD solder paste stencils-
Machining of housings-
Milling of solder frames-
Depaneling, reworking of printed circuit boards-
Drilling of test adapters-
Inspection Templates-
Dispensing-
