LPKF ProtoMat E44

实验室铣制电路板

  • LPKF入门级系统
  • 配备强大的CAM软件
  • 单双面电路板制作系统
  • 研发和实训的最佳选择

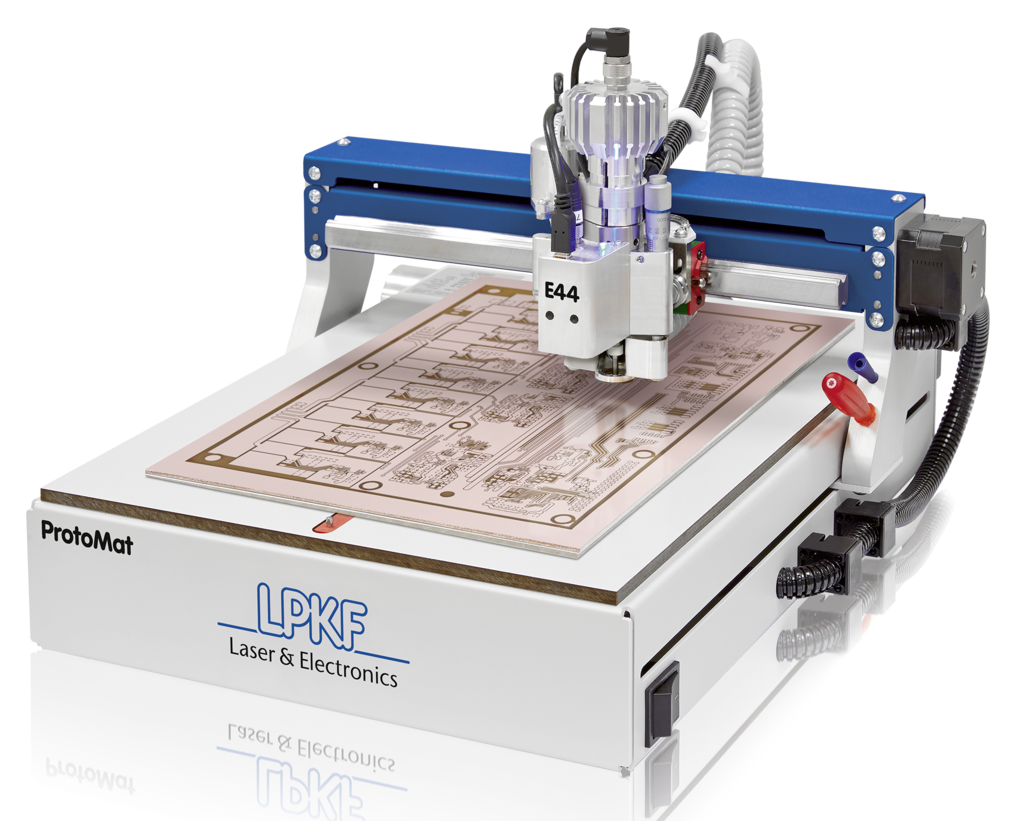

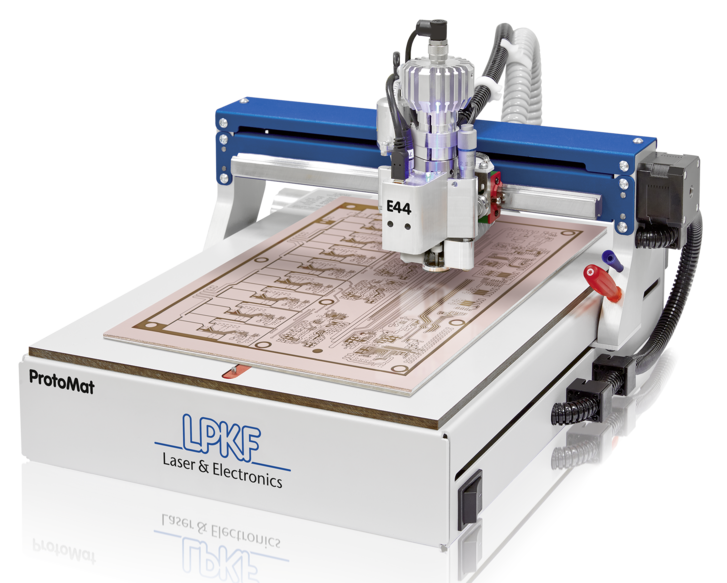

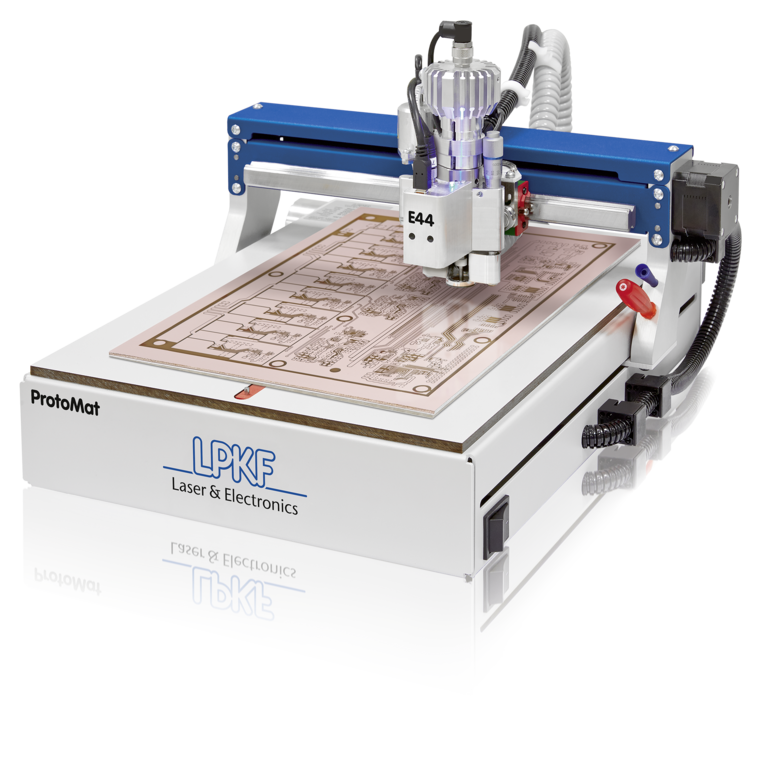

LPKF ProtoMat E44

安全、高精度且高性价比

在教育领域和电子实验室中铣制PCB

LPKF ProtoMat E44 是低成本专业PCB打样系统。系统操作简单易用。

产品信息

体积小功能强大

ProtoMat E44的主要应用是覆铜印刷电路板材料中的线路铣刻、钻通孔或分板。ProtoMat E系列适用于制作小批量或偶尔使用的情况:系统精度与高速ProtoMat S系列相近,但仅限于基本要求。LPKF ProtoMat E34的主轴转速为30,000转,E44可达40,000转。对于手动换刀,两个系统都采用弹簧夹头,并配备螺旋千分尺定深装置。

集成一体化软件

LPKF CircuitPro CAM软件有助于解决生产需求。可提供绝大部分加工过程中的工艺参数,操作者可随时调用适宜不同材料的加工参数。

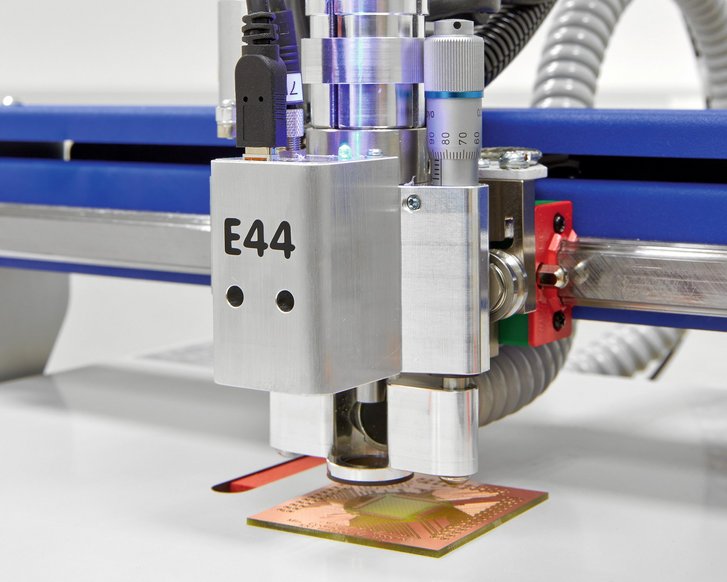

定位系统和摄像头

制作双面板时,为提高定位精度,ProtoMat E44配备了摄像头靶标识别系统,该系统可精确测量铣刻宽度,进而帮助操作者调整最合适的加工参数,使加工过程更便捷。 对于制作双面板来说,定位系统是必不可少的,它可精确固定电路板,翻板后也可实现另一面图形对位。ProtoMat E44更配有靶标识别系统,它可轻松读取靶标或其他形状进行对位,并据此生成加工过程。设备分辨率小于1μm,重复精度± 5 μm,定位孔系统精度± 20 μm,该系列机型外形小小巧,仅比A3尺寸略大一些,能够完全满足制作单双面板的需求。

产品视频

LPKF 电路板雕刻机概览

射频微波板制造专家,电子实验室机械雕刻机顶配

样品电路板雕刻的全能型选手。几乎可完成所有室内样品电路板的制作。

室内样品电路板专业级入门型高性价比系统。

应用比对分析

应用E44S64S104
单/双面样品电路板的铣刻/钻孔
射频和微波电路板的铣刻/钻孔-
多层板(最高8层)的铣刻/钻孔
铣制电路板
雕刻面板及标签--
铣制面板轮廓
SMD焊膏模板铣刻-
壳体加工-
焊接支架的铣刻-
PCB分板及返修-
测试针床钻孔-
检测模板-
点焊锡膏-

 下载

产品样本 (英文版)
LPKF ProtoMat E44 (pdf - 176 KB)
下载
产品目录
BRO_DQ_Catalogue_CHI_230919.pdf (pdf - 4 MB)
下载
产品样本 (英文版) TechGuide
LPKF TechGuide Rapid PCB Prototyping (pdf - 3 MB)
下载
